Устройства защиты абонентского оборудования
АЗУ
|
|
|
|
Абонентские защитные
устройства (АЗУ) предназначены для защиты оборудования телефонных сетей, абонентских
пунктов,
таксофонов, факсов и др. оконечного оборудования
от опасных напряжений и токов, возникающих в проводных линиях связи при грозовых
разрядах, влиянии ЛЭП, электрифицированного транспорта и других промышленных
источников импульсных помех, а также при аварийном электрическом
контакте проводов связи с сетью электропитания.
Устройства собираются в
унифицированном корпусе, позволяющем сделать крепление
на клейкой ленте (для крепления на поверхности), на
плоском кронштейне или на защелке для крепления на
din-рейку.
|
|
 |
Схемотехнические
разновидности АЗУ
Для обеспечения эффективной
защиты находящихся в эксплуатации абонентских устройств и др. оконечного оборудования
разработаны следующие типы устройств серии АЗУ, изготовленных на современной
элементной базе:
|
Артикул |
тип |
степень защиты |
защита по
напряжению |
защита по току |
Рекомендации
применения |
|
310-050 |
АЗУ-П |
Одноступенчатая защита |
нет |
polyswitch |
|
|
310-061 |
АЗУ-Р |
разрядник |
нет |
на воздушных линиях |
|
310-062 |
АЗУ-В |
варисторы |
нет |
на кабельных линиях |
|
310-021 |
АЗУ-РП |
2х-ступенчатая/комплексная защита |
разрядник |
polyswitch |
на воздушных линиях |
|
310-022 |
АЗУ-ВП |
варисторы |
на кабельных линиях |
|
310-032 |
АЗУ-РПВ |
3х-ступенчатая защита |
разрядник |
варисторы |
на воздушных линиях
в регионах сильных грозах |
|
310-033 |
АЗУ-РПС |
тиристоры |
|
310-041 |
АЗУ-РП/Д |
2х-ступенчатая/комплексная защита |
разрядник |
на воздушных линиях |
|
310-042 |
АЗУ-ВП/Д |
варисторы |
на кабельных линиях |
|
310-052 |
АЗУ-РПВ/Д |
3х-ступенчатая защита |
разрядник |
варисторы |
на воздушных линиях
в регионах сильных грозах |
|
310-053 |
АЗУ-РПС/Д |
тиристоры |
|
310-071 |
АЗУ-РП/НП |
2х-ступенчатая/комплексная защита |
разрядник |
на воздушных линиях |
|
310-072 |
АЗУ-ВП/НП |
варисторы |
на кабельных линиях |
Технические характеристики устройств
Изделия АЗУ допускают
передачу сигналов тональной частоты в полосе от 0,3 до 3,4 кГц, сигналов
управления, аварийной сигнализации и т.п.
|
Параметры |
АЗУ-П |
АЗУ-В |
АЗУ-Р |
АЗУ-ВП |
АЗУ-РП |
АЗУ-РПС |
АЗУ-РПВ |
|
Статическое напряжение срабатывания разрядника, В (не более) |
- |
- |
400±20% |
- |
400±20% |
400±20% |
400±20% |
|
Классификационное напряжение срабатывания варистора, тиристора, В (не более) |
|
390±10% |
|
390±10% |
|
180±5% |
240±10% |
|
Время срабатывания защиты по напряжению, нс (не более) |
|
25 |
100 |
25 |
100 |
1 |
100 |
|
Рабочий ток, при Т = +25ОС, мА (не более) |
60 |
|
|
60 |
60 |
60 |
60 |
|
Номинальный импульсный ток, формы 8/20 мкс,
a/b-e,
кА |
|
4,5 |
10 |
4,5 |
10 |
10 |
10 |
|
Ток утечки
a/b-e,
мкА (не более) |
1 |
|
Время срабатывания защиты по току при 120/500 мА, с |
15/0,8 |
|
|
15/0,8 |
15/0,8 |
0,3/0,1 |
0,3/0,1 |
|
Вносимое сопротивление, при Т=+25ОС, Ом |
22±10% |
|
|
22±10% |
Варианты конструктивного исполнения
|
 |
|
АЗУ - хх/НП
для внешней установки
в
жестком
пластмассовом корпусе
Размеры
корпуса 100х50х55, вес ≤ 150 г
Предназначены для наружной установки, имеют корпуса,
изготовленные из стойкого к условиям окружающей среды полимера от –50ºС до +50ºС
(степень защиты
IP55) В конструктиве предусмотрен кронштейн, который одновременно
предназначен для крепления устройства к стене или столбу и его заземления. Ввод
проводов и кабеля осуществляется через съемные пластиковые уплотнители. Устройства защищены от
повышенной влажности, механических воздействий, а их конструкция обеспечивает
простой и быстрый монтаж. |
|
Могут устанавливаться разъемы типа
RJ-11 |
|
АЗУ- хх/Д
для установки на
DIN-рейку
Размеры корпуса 90х65х15,
вес ≤ 45 г
Монтируются
на DIN-рейку и устанавливаются, как правило, в помещениях (в шкафах, на
стойках, стативах), допускается также установка в уличных шкафах и
контейнерах |
|
|

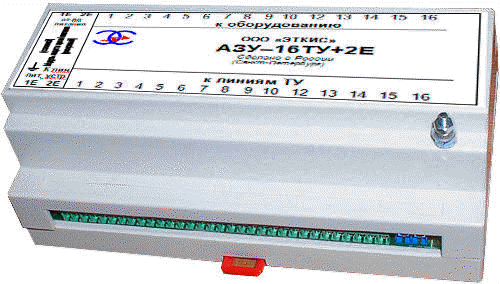

Для защиты многоканальных систем
телесигнализации и телеуправления производятся защитные устройства типа
АЗУ-ххТУ и АЗУ-ххТС.
Данные устройства изготовляются под
конкретные параметры сигналов систем заказчика
Примечание:
При заказе устройств защиты желательно указать, какое оборудование используется
в каналах связи. |

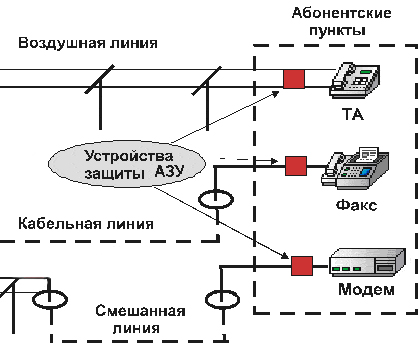

Схема установки АЗУ
|
|
