Устройства для спаренного подключения телефонных абонентов АПСТ, ДРП и БСП



Включение двух телефонных абонентов с разными абонентскими номерами к одной аналоговой линии АТС называют спаренным включением ТА. Особенность такого включения состоит в том, что при разговоре одного из абонентов аппарат другого абонента автоматически отключается. Вызов со стороны АТС поступает только на тот аппарат, номер которого был набран.

Спаренное включение ТА обеспечивается установкой у абонентов специальных устройств (блокираторов и приставок) при наличии на АТС станционных устройств для спаренного подключения телефонов.

Работа блокираторов и приставок основана на подключении питания к ТА, занявшему абонентскую линию, и блокировании (отключении) питания другого ТА. Достигается это включением в линейные  цепи ТА элементов идентификации и блокирования. В качестве элементов идентификации применяются диоды, в качестве блокирующих элементов могут использоваться реле, диоды, транзисторы и тиратроны с холодным катодом, например МТХ-90.

Предлагаемые устройства АПСТ (абонентская приставка спаренного подключения), ДРП (диодно-релейная приставка) и БСП (блокиратор спаренного подключения) предназначены для спаренного подключения абонентов к линиям различных типов АТС.



Абонентские приставки для спаренного телефона

АПСТ-ДК и АПСТ-ЭС,

АПСТ-ДК2 (сдвоенная), АПСТ-ДК/К (с винтовыми колодками)

Применяется для подключения телефонных аппаратов, факсов, модемов к спаренным абонентским линиям декадно-шаговых и координатных АТС (типа «Квант», АТСК, АТСК-У, АТС-54, АТС-47), а также электронных АТС

АПСТ

Артикул 340-201

Артикул 340-202

Современная элементная база и схемотехническое решение при производстве АПСТ-ДК обеспечивают:

- Громкий вызывной звонок на всех типах телефонов, в том числе импортных.

- Высокую надежность и отсутствие нелинейных искажений и помех от спаренного аппарата.

Плата АПСТ-ДК (размерами 15х22,5х5 мм) защищена специальным полимерным покрытием.

Для подключения применены проводниковые выводы, имеющие оплетку различных цветов. Провода красного и синего цветов подключаются к линии, а два других провода белого (или зеленого) цвета - к телефону абонента. АПСТ подключается к каждому из спаренных ТА. При этом необходимо обратить внимание на следующую особенность.

Если «красный» провод АПСТ первого абонента включен в провод «а» линии, а «синий» - в провод «б», то соответствующие провода приставки второго абонента должны быть включены наоборот. В противном случае произойдет обычное параллельное включение двух ТА.

Выпускаемая приставка АПСТ-ДК2 (сдвоенная схема), в которой на одной плате собраны две схемы АПСТ-ДК, упрощает подключение и исключает возможность ошибочного «запараллеливания» ТА.

Схема подключения АПСТ

Схема подключения АПСТ-ДК2

Приставка, как правило, устанавливается в коммутационной коробке типа УК (КК), либо в телефонной розетке.



Артикул 340-001

Диодно-релейная ДРП и диодно-релейная транзисторная приставка ДРП-Т



ДРП и ДРП-Т предназначены для подключения абонента к спаренным линиям АТС типа АТСК 50/200-М.

Артикул 340-102



ДРП и ДРП-Т являются функциональным аналогом диодно-релейных приставок, выполненных на реле типа РПН. Приставки имеют преимущества – технические характеристики реле, использованные в ДРП и ДРП-Т, не требуют регулировок и обслуживания в процессе эксплуатации, позволяют использовать их на более длинных линиях связи.

ДРП и ДРП-Т подключаются к каждому из спариваемых ТА (см. рис.5).

Диодно-релейная приставка ДРП-Т прошла эксплуатационные испытания в реальных условиях. Отзывы положительные.

Внимание. Дополнительно установлена релейная цепочка, позволяющая организовать связь между обоими спаренными ТА.

схема подключения телефонов

через приставку


Блокиратор спаренного подключения БСП-НП, БСП-В



Блокираторы БСП-Н и БСП-В предназначены для подключения абонентов к спаренным линиям АТС типа АТСК 50/200 и АТСК 100/2000. Являются функциональным аналогом релейных блокираторов, в которых использованы реле типа РПН.



схема подключения блокиратора



Обязательное условие для работы блокиратора – наличие заземления!

В пластмассовом корпусе на кронштейне для наружной установки

Артикул 340-002

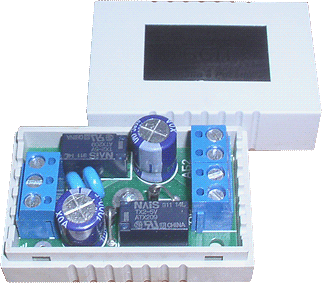

Блокиратор БСП-В

малогабаритный (55х35х25) в пластмассовом корпусе для установки в помещениях

Артикул 340-001

Блокиратор БСП-НП предназначен для наружной установки, имеет корпус изготовленный из стойкого к условиям окружающей среды полимера от –50ºС до +50ºС (степень защиты IP55). В конструкции блокиратора предусмотрен кронштейн, который одновременно предназначен для крепления устройства к стене или столбу и его заземления. Ввод проводов и кабеля осуществляется через съемные резиновые или пластиковые уплотнители.

В отличие от АПСТ и ДРП, которых требуется по два устройства для каждого спаренного подключения, один блокиратор БСП обеспечивает подключение двух спаренных абонентов к одной линии.

Блокираторы имеют встроенную защиту от импульсных перенапряжений на варисторах, как с линейной, так и с абонентской стороны.
