Сплиттеры VDSL



Станционный  VDSL сплиттер типа КС



Описание



VDSL сплиттер устанавливается в кроссовом оборудовании на любых плинтах типа «krone» автоматической телефонной станции и подключается к абонентскому комплекту (АТС), к сети передачи данных (DSLAM) и к симметричной линии связи (абонент) и предназначен для смешивания сигналов тональной частоты (телефона) с данными (Ethernet).



Технические характеристики:



Рабочий ток – 100 мА

Вносимое сопротивление по постоянному току – 25 Ом

Номинальное сопротивление нагрузки – 600 Ом

Вносимое затухание на частоте 1020 Гц – не более 0,3 дБ

Амплитудно-частотные искажения в диапазоне 0,2-4 кГц (относительно частоты 1020 Гц), не более 1 дБ

Ослабление отраженного сигнала – не менее 18 дБ (0,3-2,0 кГц), 14 дБ (2,0-3,4 кГц)

Групповая задержка – не более 150 мкс

Полоса рабочих частот – 20 Гц – 30 МГц

Сопротивление изоляции (а-б/з) – не менее 10/20 Мом

Затухание продольных токов, не менее 40 дБ

Затухание в диапазоне 30 – 1100 кГц, дБ, не менее 65дБ.

Перекрестные затухания (xDSL/тлф.) в диапазоне 30 – 12 000 кГц – не менее 45/55 дБ

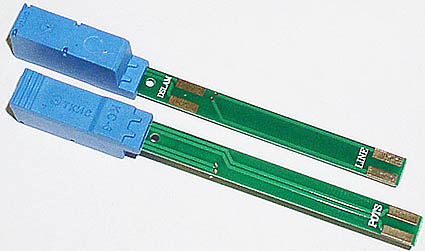

Внешний вид

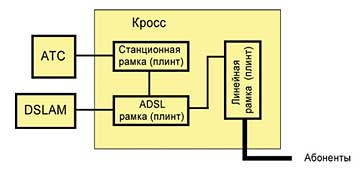

Подключение

Станционный VDSL сплиттер


Размещение выводов соответствует принятому в Ростелекоме

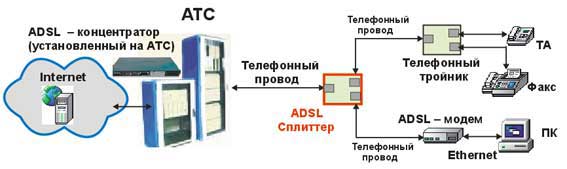

 Общее представление о подключении ADSL/VDSL







Станционный сплиттерный блок.



НАЗНАЧЕНИЕ И СОСТАВ ИЗДЕЛИЯ

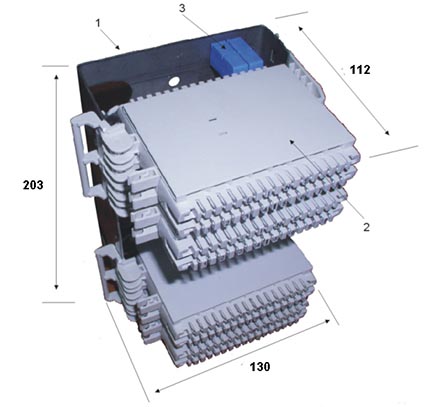

 Cплиттерный блок  предназначен для разделения линий ADSL (VDSL) от POTS при передаче данных по телефонной сети общего пользования, станавливается на кроссе и включает в себя хомут (1) с секциями подключения (2) на восемь портов каждая. С тыльной стороны секций подключения устанавливаются сплиттеры (3).





Сплиттерный блок с 4-мя секциями подключения

Блок станционных сплиттеров

Количество секций подключения может быть любым кратным двум. По заказу возможно изготовление блока до 256 абонентских линий.



С блоками поставляются сплиттеры VDSL2, с возможностью поддержки ADSL2+.

Станционный VDSL сплиттер



Сплиттер соответствует стандартам ANSI T1.413; ETSI TR 101 728; ITU G.992.1; ITU G.992.2 (G «Lite»); ITU-TK-21, а также Правилам применения оборудования проводных и оптических систем передачи абонентского доступа.





Блок имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СПЛИТТЕРОВ

Рабочий ток

100 мА

Вносимое сопротивление по постоянному току

25 Ом

Номинальное сопротивление нагрузки

600 Ом

Вносимое затухание на частоте 1020 Гц, не более

0,3 дБ

Амплитудно-частотные искажения в диапазоне 0,2-4 кГц (относительно частоты 1020 Гц), не более

1 дБ

Ослабление отраженного сигнала, не менее

18 дБ (0,3-2,0 кГц),

14 дБ (2,0-3,4 кГц)

Групповая задержка, не более

150 мкс

Полоса рабочих частот

20 Гц – 30 МГц

Сопротивление изоляции (а-б/з), не менее

10/20 Мом

Затухание продольных токов, не менее

 40 дБ

Затухание в диапазоне 30 – 1100 кГц, не менее

 65дБ

Перекрестные затухания (xDSL/тлф.) в диапазоне 30 – 12 000 кГц, не менее

 45/55 дБ
