Щиты защитные комбинированные "ЩЗК"

Устройства защиты электропитающих установок

Источниками импульсных перенапряжений, как правило, являются грозовые разряды и промышленные (коммутационные) помехи. Воздействие перенапряжений может привести не только к повреждению питаемого оборудования и сбоям в его работе, но и к выходу из строя элементов самих ЭПУ: выпрямителей, распределительных щитов и другого электроустановочного оборудования.

В качестве элементной базы для ограничителей перенапряжения (ОПН), способных выдерживать большие значения токов и напряжений, в настоящее время используют искровые разрядники и оксидно-цинковые варисторы.

Ограничители перенапряжения серии PROTEC производства компании «Iskra Zascite» (Словения)

Ограничители перенапряжения PROTEC имеют следующие конструктивные особенности:

Корпус устройства выполнен с соблюдением требований по защите от прямого прикосновения (класс защиты не ниже IP20);

Отсутствие риска возгорания устройства защиты или короткого замыкания в линии в случае его выхода из строя в результате перегрузки;

Наличие простой и надежной индикации выхода из строя, возможность подключения дистанционной сигнализации;

Установка на стандартную DIN рейку (кроме PROTEC A), совместимость с автоматическими предохранителями.

ОПН класса А – применяются на воздушных низковольтных линиях электропередач 220/380 В. Предназначены для защиты от коммутационных перенапряжений, наводок от ударов молний. Устройства способны выдерживать большие импульсные токи. В случае выхода из строя, при превышении максимального тока разряда, срабатывает защита по току, разрывая цепь. Устройство отключается от защищаемой линии.

ОПН класса B – защищают от импульсных перенапряжений с большой энергией: прямых ударов молний, мощных бросков напряжений в режимах короткого замыкания. Обязательно должны применяться в случае наличия на объекте антенно-мачтовых сооружений (вышек) или в районах с большой грозовой активностью. Устанавливаются в главные распределительные щиты.

ОПН класса С – предназначены для защиты токораспределительной сети от коммутационных помех и как вторая ступень защиты при ударе молнии, мощных бросков напряжений в режимах короткого замыкания. Устанавливаются в распределительные щиты.

ОПН класса D – предназначены для защиты потребителей от остаточных бросков напряжений в электросетях 220/380 В. Включаются между каждым фазным проводом и защитным РЕ проводником, а также между нейтралью и РЕ проводником. Устанавливаются, как правило, возле потребителя.

При использовании варисторного элемента защиты, ОПН семейства PROTEC снабжаются устройством аварийного отключения от линии (термозащита) в случае его выхода из строя. Варисторный модуль, термозащитный элемент и устройство индикации неисправности размещаются в съемном модуле, который в случае выхода из строя легко извлекается из базы и заменяется на новый. Это позволяет быстро, без демонтажа схемы и отключения электропитания привести защитное устройство в исправное состояние.

Основные технические характеристики ОПН серии PROTEC

Серия ОПН	Тип ОПН	Основные технические характеристики					Место установки
		Макс. рабочее напряжение (AC/DC), В	Ном. отводной ток (8/20 мкс), кА	Макс. отводной ток (8/20 мкс), кА	Защитный уровень
		Макс. рабочее напряжение (AC/DC), В	Ном. отводной ток (8/20 мкс), кА	Макс. отводной ток (8/20 мкс), кА	При 5 кА, кВ	При Iном, кВ
PROTEC A	10/150	150/200	10	20	0,88	1,5	На воздушных низковольтных ЛЭП на переходах в кабельную линию или здание
	10/320(275)	275/350	10	20	0,95	1,6
	10/440	380/500	10	20	1,5	2,0
	15/150	150/200	15	30	0,88	1,5
	15/320(275)	275/350	15	30	0,95	1,6
	15/440	380/500	15	30	1,5	2,0
PROTEC B	150/150	150/200	70	150	0,88	1,5	Главные распределительные щиты
PROTEC B	150/320(275)	275/350	70	150	0,95	1,6
PROTEC B2	60/150	150/200	30	60	0,88	1,5
	60/320(275)	275/350	30	60	0,95	1,6
	60/440	380/500	30	60	<1,5	<2.0
PROTEC C	40/75	75/100	10	20(1x30)	≤0,35	≤0,45	Распределительные щиты
	40/150	150/200	15	30(1x40)	≤0,55	≤0,75
	40/320(275)	275/350	15	30(1x40)	≤1	≤1,5
	40/440	440/585	15	30(1x40)	≤1,75	≤2,25
VMI 2	240/150	150/200	15	30(1x40)	0,88	1,5
	240/275(320)	275/350	15	30(1x40)	0,95	1,6
	240/440	380/500	15	30(1x40)	1,5	2,0
PROTEC D	10/150	150/200	3	6(1х10)	-	0,88	Непосредственно возле потребителя
	10/320(275)	275/350	3	6(1х10)	-	0,95
	10/440	380/440	3	6(1х10)	-	<1,5

Щиты защитные комбинированные

Комплексным устройством защиты является щит защитный комбинированный (ЩЗК), который предназначен для защиты оборудования, питающегося переменным напряжением 380/220 В, от прямых ударов молний в защищаемый объект, коммутационных помех и наводок от удалённых ударов молний, а также мощных наводок техногенного характера.

ЩЗК изготовляется под конкретный тип защищаемого оборудования с учетом схем электропитания, выполненных по TN-C либо TN-C-S. Щиты могут включать до трех каскадов защиты, включающих ОПН классов B, C и D. ЩЗК представляет собой металлический или из не поддерживающей горение пластмассы шкаф требуемого класса IP.

Условные обозначения изделия при заказе ЩЗК:

«ЩЗК–a-b–c-d»

Цифрой указывается:

a – класс защиты:	I: В II: С I/II: ВС
b - Количество фаз:	1– одна фаза 3– три фазы
c – схема включения:	PEN – с объединенной нейтралью PE/N – разъединенной нейтралью
d – ток потребления по фазе (А):	16, 35, 63, 80,100

Пример условного обозначения: ЩЗК–ВС–3–PE/N-35

класс защиты – I/II (двухкаскадная схема);

3 фазы (пятипроводный ввод с разъединенной нейтралью);

максимальный фазный ток – 35 А.

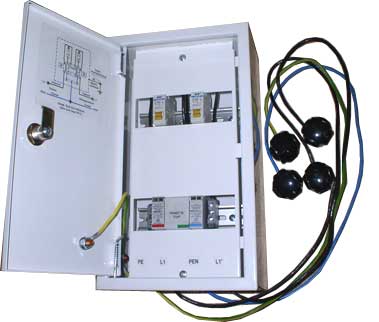

Рис.2. Внешний вид ЩЗК

Примечание: Технические данные и комплектация шкафа ЩЗК определяются при заказе.

Тип	Описание
ЩЗК-B-1-PEN	Применяется в однофазной сети питания с объединенными проводами PE и N. В качестве ОПН использован PROTEC B 150/320
ЩЗК-C-1-PEN	Применяется в однофазной сети питания с объединенными проводами PE и N. В качестве ОПН использован PROTEC C 40/320
ЩЗК-BC-1-PEN	Для однофазной сети питания с объединенными проводами PE и N. Имеет два каскада защиты (на PROTEC B 150/320 и PROTEC C 40/320), разделенные дросселем PRONET.
ЩЗК-B-3-PEN	Для трехфазной сети питания с объединенными проводами PE и N. В качестве ОПН использованы ограничители PROTEC B(R) 150/320, включенные между каждой фазой и PEN.
ЩЗК-C-3-PEN	Для трехфазной сети питания с объединенными проводами PE и N. В качестве ОПН использованы ограничители PROTEC C(R) 40/320, включенные между каждой фазой и PEN.
ЩЗК-BC-3-PEN	Для трехфазной сети питания с объединенными проводами PE и N. Имеет два каскада защиты каждой фазы (на PROTEC B 150/320 и PROTEC C 40/320), разделенные дросселем PRONET.
ЩЗК-B-1-PE/N	Для однофазной сети питания с разделенными проводами PE и N. ОПН серии PROTEC B 150/320 включены между фазой и PE, а также между N и PE.
ЩЗК-C-1-PE/N	Для однофазной сети питания с разделенными проводами PE и N. ОПН серии PROTEC C 40/320 включены между фазой и PE, а также между N и PE.
ЩЗК-BC-1-PE/N	Для однофазной сети питания с разделенными проводами PE и N. Имеет два каскада защиты как фазы, так и N (на PROTEC B 150/320 и PROTEC C 40/320). Каскады разделены дросселем PRONET.
ЩЗК-B-3-PE/N	Для трехфазной сети питания с разделенными проводами PE и N. ОПН серии PROTEC B 150/320 включены между каждой фазой и PE, а также между N и PE.
ЩЗК-C-3-PE/N	Для трехфазной сети питания с разделенными проводами PE и N. ОПН серии PROTEC C 40/320 включены между каждой фазой и PE, а также между N и PE.
ЩЗК-BC-3-PE/N	Для трехфазной сети питания с разделенными проводами PE и N. Имеет два каскада защиты каждой из фаз, а также N (на PROTEC B 150/320 и PROTEC C 40/320). Каскады разделены дросселем PRONET.
