Оконечное кабельное оборудование

Оконечное кабельное оборудование

Телекоммуникационные коробки и ящики малой емкости пластиковые

Предназначены для подключения линейных систем связи и эксплуатации как внутри так и снаружи помещения. Внешний вид варьируется от емкости коробки.

Для внутренней установки			Для наружной установки

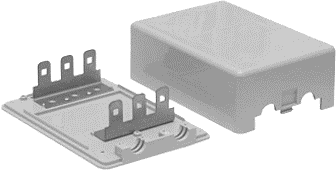

КРТ-10	КРТ-30	КРТ-100	КРТ-50у

Артикул	Наименование	Описание	Габариты, мм
241-010	КРТ-10	Пластик, с плинтом, на защелке	165х85х40
241-030	КРТ-30	Пластик, на защелке	150х105х55
241-050	КРТ-50	Пластик, на замке	180х170х75
241-100	КРТ-100	Пластик, на замке	275х210х110

Артикул	Наименование	Описание	Габариты, мм
241-230	КРТ-30у	Герметичный пластиковый корпус с уплотнительной резинкой и заземлением.	240х165х100
241-250	КРТ-50у		220х190х85
241-299	КРТ-100у		380х190х110

Коробка предназначена для стыка распределительного кабеля и абонентских проводов в сетях общественных, производственных зданий и помещений. Наличие уплотнительной резинки. Заземляющий винт вынесен на корпус. В зависимости от модификации коробка оснащается 2-3 кабельными вводами PG-13.5 и PG-16.

Телекоммуникационные коробки и ящики малой емкости металлические

Коробки распределительные телефонные металлические на 10, 20, 30, 50 пар предназначены для подключения кабелей с пластмассовой оболочкой с целью дальнейшего распределения телефонных пар по ячейкам номеров абонентов.

Ящик кабельный распределительный металлический на 10, 20, 30 пар специализирован для обеспечения перехода с кабельных линий на воздушные.

КРТМ

ЯКГ-10 – плинт и колодки

ЯКГ-10м

с соединительными модулями МС-Р и МС-РП

Артикул	Наименование	Габариты, мм	Вес, кг
242-110	КРТМ-10	132х80х75	0,45
242-120	КРТМ-20	132х110х75	0,65
242-130	КРТМ-30	205х190х120	1,0
242-150	КРТМ-50	205х190х120	1,2

Артикул	Наименование	Габариты, мм	Вес, кг
242-210	ЯКГ-10	300х140х155	3,3
242-220	ЯКГ-20	300х140х155	3,5
242-230	ЯКГ-30	350х220х130	6,6
242-211	ЯКГ-10м	300х140х155	3,7
242-221	ЯКГ-20м	300х140х155	6,8
242-231	ЯКГ-30м	350х220х130	7,2

Коробки и ящики малой емкости металлические ЯКГТ

ЯКГТ – ящик кабельный распределительный на трубостойке на 10, 20, 30 пар или соединительных модулей предназначен для установки в местах перехода кабельных линий городских и сельских телефонных сетей на абонентские линии, проложенные в грунте. Степень защиты IP-54 по МЭК 144-63.

ЯКГТ позволяет осуществить коммутацию распределительного кабеля, имеющего диаметр токопроводящих жил от 0,4 до 0,9 мм с жилами абонентской проводки от 0,4 до 1,2 мм. Ящик ЯКГТ-XX комплектуется плинтами с соединительными контактами.

Ящик ЯКГТ-XXм комплектуется соединительными модулями с защитой по напряжению (МС-Р) или комплексной защиты (МС-РП).

ЯКГТ устанавливается на трубу (опору), которая служит для ввода и вывода кабелей. Диаметр кабеля позволяет вводить в ящик 2 кабеля ТПП 10х2 (20х2), 20 кабелей ПРППМ или 10 кабелей КСПП.

Артикул	Наименование	Габариты, мм	Вес, кг
242-310	ЯКГТ-10	350х220х130	6,1
242-320	ЯКГТ-20	350х220х130	6,3
242-330	ЯКГТ-30	300х220х130	6,5
242-311	ЯКГТ-10м	350х220х130	6,1
242-321	ЯКГТ-20м	300х220х130	6,3
242-331	ЯКГТ-30м	350х220х130	6,5

Шкафы телекоммуникационные распределительные

ШРН - шкаф распределительный настенный на 30 - 600 пар устанавливается в местах перехода с магистральных кабелей

на распределительные кабели местных телефонных сетей общего пользования

Шкаф ШРН

Артикул	Наименование	Габариты, мм	Вес, кг
244-103	ШРН-30	205х190х120	1
244-105	ШРН-50	205х190х120	1,2
244-110	ШРН-100	205х390х120	2,2
244-120	ШРН-200	410х190х120	5,4
244-130	ШРН-300	640х420х130	12,5
244-140	ШРН-400	640х420х130	12,5
244-160	ШРН-600	640х620х130	18,1

Шкаф ШРН

ШРП – шкаф распределительный подъездный на 400 - 2400 пар для установки внутри помещений. В зависимости от пожеланий заказчика, шкафы могут быть скомплектованы телефонными боксами на профилях или скобах любой ёмкости, а также плинтами и маркировочными рамками.

ШРУ1 и ШРУ2 – шкаф распределительный уличный однодверный (1) и двухдверный (2) на 400 – 2400 пар для установки на улице. Дверь шкафа оснащена замком, обеспечивающим запирание двери в 3-х направлениях. Шкаф комплектуется цоколем, наружной крышкой, вентиляционной трубой.

ШРУД - шкаф распределительный уличный с двойным корпусом на 400 – 2400 пар для установки на улице, в том числе в тяжелых климатических условиях. Дверь шкафа оснащена замком, обеспечивающим запирание двери в 3-х направлениях. Шкаф комплектуется цоколем, наружной крышкой, вентиляционной трубой.

Артикул	Наименование	Габариты, м	Вес, кг	Объем, куб.м.
244-240	ШРП-400	0,35х0,5х1,05	40	0,2
244-260	ШРП-600	0,35х0,5х1,7	55	0,3
244-280	ШРП-800	0,35х0,5х1,7	55	0,3
244-312	ШРП-1200	0,35х0,7х1,7	70	0,45
244-316	ШРП-1600	0,35х0,9х2,25	95	0,7
244-324	ШРП-2400	0,35х0,9х2,25	95	0,7

Артикул	Наименование	Габариты, м	Вес, кг	Объем, куб.м.
244-440	ШРУ1-400	0,35х0,5х1,05	40	0,2
244-460	ШРУ1-600	0,35х0,5х1,7	55	0,3
244-480	ШРУ1-800	0,35х0,5х1,7	55	0,3
244-512	ШРУ1-1200	0,35х0,7х1,7	70	0,45
244-516	ШРУ1-1600	0,35х0,9х2,25	95	0,7
244-524	ШРУ1-2400	0,35х0,9х2,25	95	0,7
244-640	ШРУ2-400	0,35х0,5х1,05	45	0,2
244-660	ШРУ2-600	0,35х0,5х1,7	60	0,3
244-680	ШРУ2-800	0,35х0,5х1,7	60	0,3
244-712	ШРУ2-1200	0,35х0,7х1,7	80	0,45
244-716	ШРУ2-1600	0,35х0,9х2,25	110	0,7
244-724	ШРУ2-2400	0,35х0,9х2,25	110	0,7

Артикул	Наименование	Габариты, мм	Вес, кг	Объем, куб.м.
244-840	ШРУД-400	0,45х0,65х1,45	70	0,45
244-860	ШРУД-600	0,45х0,65х1,45	70	0,45
244-880	ШРУД-800	0,45х0,8х1,45	110	0,55
244-912	ШРУД-1200	0,45х0,8х2,05	150	0,75

Шкафы ШРУ2 имеют двойные двери

Шкафы 19" телекоммуникационные

Шкафы телекоммуникационные ШТК 19 дюймов предназначены для установки активного и пассивного оборудования, служащего для передачи цифровых и аналоговых сигналов электрической связи.

В шкафы может быть установлено линейное оборудование для телефонной связи, разного рода слаботочное сетевое оборудование, а также оборудование для кабельного ТВ.

Шкафы производятся с глубиной 600, 800 и 1000 мм и предназначены для установки в закрытых отапливаемых помещениях

Шкафы телекоммуникационные настенные 19’’

Шкафы телекоммуникационные настенные ШТКН служат для монтажа оборудования стандарта 19 дюймов. Шкафы имеют конструктивы для крепления активного и пассивного оборудования различного назначения. Двери шкафов могут быть либо стеклянными, либо металлическими.

Шкафы производятся глубиной 450 и 600 мм. Корпуса шкафов производятся из стали с порошковым покрытием. Шкафы монтируются в охраняемых отапливаемых помещениях.

Стойки телекоммуникационные. Предназначены для монтажа активного и пассивного оборудования, предназначенного для передачи или преобразования цифровых и аналоговых сигналов электрической связи и представляют собой однорамные (СТК-О) или двухрамные (СТК-Д) направляющие для крепления стандартного стоечного оборудования различного назначения. На стойках может быть смонтировано оборудование телефонной связи, сетевое оборудование, а также оборудование для кабельного телевидения.

Артикул	Наименование	Габариты, мм	Вес, кг
250-х18	ШТК-18U	600х600(800, 1000)х1000	18
250-х22	ШТК-22U	600х600(800, 1000)х1200	18
250-х27	ШТК-27U	600х600(800, 1000)х1400	26
250-х32	ШТК-32U	600х600(800, 1000)х1650	32
250-х37	ШТК-37U	600х600(800, 1000)х1880	48
250-х42	ШТК-42U	600х600(800, 1000)х2100	60
250-х47	ШТК-47U	600х600(800, 1000)х2300	66
250-х54	ШТК-54U	600х600(800, 1000)х2500	78

Артикул	Наименование	Габариты, мм	Вес, кг
250-х06	ШТКН-6U	600х450(600)х400	15
250-х09	ШТКН-9U	600х450(600)х500	25
250-х12	ШТКН-12U	600х450(600)х700	35
250-х15	ШТКН-15U	600х450(600)х850	45
250-х18	ШТКН-18U	600х450(600)х1000	50

Где, х=1 - однорамная, =2 - двухрамная

Артикул	Наименование	Габариты, мм	Вес, кг
251-х27	СТК-х-27U	600х600(800)х1450	15
251-х32	СТК-х-32U	600х600(800)х1650	16
251-х37	СТК-х-37U	600х600(800)х1880	18
251-х42	СТК-х-42U	600х600(800)х2100	20
251-х47	СТК-х-47U	600х600(800)х2300	23
251-х54	СТК-х-54U	600х600(800)х2500	26

Условия поставки:

1. Стойки поставляются в разобранном виде

2. В комплект каждой стойки входит комплект винтовых опор

3. Аксессуары, принадлежности поставляются по индивидуальному заказу.

Комплектующие 19" шкафов и стоек

Полка 1U предназначена для установки в телекоммуникационные шкафы и стойки стандарта 19 дюймов.

Полки изготавливаются для шкафов с габаритами (ширина, глубина) 600х600, 600х800, 600х1000 мм.

Артикул	Наименование
252-035	Полка 19’’, глубина 350 мм
252-055	Полка 19’’, глубина 550 мм
252-075	Полка 19’’, глубина 750 мм

Полка консольная 19 дюймовая Глубина полки 350, 550 или 750 мм, высота – 2U и 3U.

Блок розеток 1U служит для подключения активного оборудования к электропитанию 220В. В блоке - шесть розеток с заземлением, защитный элемент, а также кнопка включения/выключения.

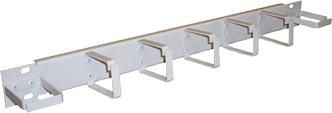

Кабельный органайзер 1U

Конструкции органайзеров отличаются формами, размерами и количеством колец. Артикул 252-101

Блок вентиляторов предназначен для установки в шкафы и стойки 19’’. Блок вентиляторов подключается к блоку розеток 220В, расположенному внутри шкафа.

Шина заземления 19″ в сборе служит для организации заземления в 19 дюймовых конструктивах различного назначения. Изготавливается из меди с последующим гальваническим покрытием. Артикул 252-201.

Комплект крепежа состоит из винта М6, квадратной накидной гайки с пружинным элементом и шайбы. Предназначен для закрепления различного оборудования в 19’’ шкафах и стойках Артикул 252-301.
