Кросс оптический настенный КО-Н



Предназначены для подключения и распределения оптических линий передачи сигнала.

Устанавливаются в ограниченных по площади помещениях на стену или внутрь любого распределительного шкафа. Выполняет функции коммутационного устройства оптических кабелей относительно небольшой емкости.

Поставляются в предсобранном виде с установленными оптическими адаптерами (розетками) и пигтейлами длиной 1.5 м, сплайс-кассетами для укладки сварных соединений волокон и гильзами. Цвет покрытия RAL7032



Варианты исполнения:

Особенности конструкции:

- на 2, 4, 8 портов - мини коробки с зажимным винтом, одновременно выполняющие функцию сплайс-кассеты

- на 16, 32, 48, 96 портов - двухдверные шкафы с замком

- комплектуются адаптерами и пигтейлами типа: SC, FC, LC, SC/APC, FC/APC

- плотность монтажа от 2 до 96 портов

- решение с раздельными дверцами для модуля сращивания и коммутационной части

- фиксация дверей на замок

- предусмотрено место для выкладки запаса кабеля

- ввод кабеля: сверху и снизу

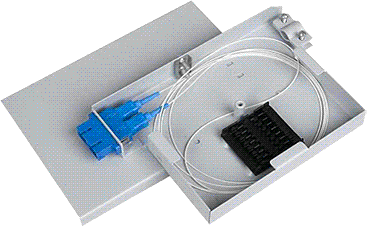

2 порта

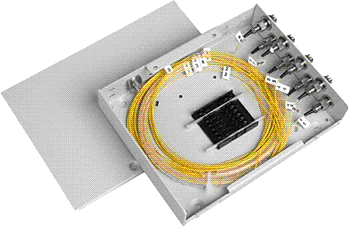

4-8 портов

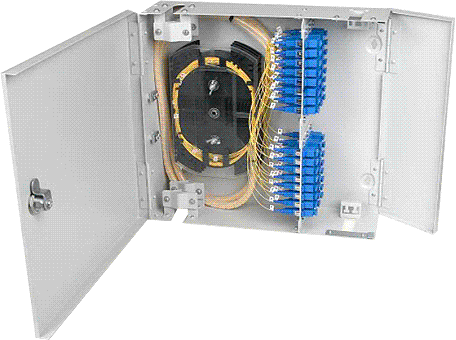

16-48 портов

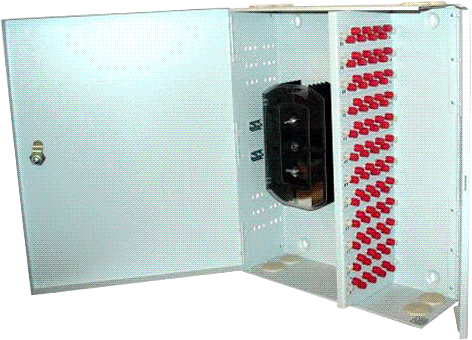

96 портов



Технические характеристики:

Информация для заказа кросса оптического настенного КО-Н:

Параметры

Количество портов

2

4

8

16

32

48

96

Количество сплайс кассет



1

2

3

Количество вводов кабеля

1

4

Тип адаптеров

SC, FC, LC, SC/APC, FC/APC

Максимальный диаметр вводимого кабеля

18

Масса, без комплектации

0,36

0,5

0,85

2,2

2,6

3,0

5,0

Габаритные размеры, мм

114x164x20

125x165x22

125x180x34

302x304x34

302x304x73

322x304x103

435x345x130



КО-Н - ХХ - ХХ/ХХХ -  ХХ

                                              1       2     3         4



1 - количество требуемых портов

2 - тип оптических адаптеров и монтажных шнуров (SC, FC, LC)

3 - тип полировки (UPC или APC)

4 - тип используемого волокна (SM, MM62.5, ММ50 )



Пример заказа:



КО-Н-32-FC/UPC-MM50 - Кросс оптический настенный на 32 порта с адаптерами и монтажными шнурками FC/UPC на многомодовом волокне (50/125), 1 сплайс-кассета, 32 гильзы
