Кросс оптический распределительный КО-Р



ЭТАЖНЫЙ

4-16 портов



Предназначен для подключения и распределения 4-16 волокон. Устанавливается на этажных площадках и служит для подключения абонентов сетей FTTH при помощи оптических шнуров.

Кросс оптический распределительный настенный для PON этажный

Кросс этажный распределительный настенный со снимаемой дверцей на одном замке. На 4-16 портов. Крепиться к стене.

Имеет достаточно места для укладки запасов оптических кабелей. Кабельные вводы выполнены в виде прорезиненных сальников.



Габариты 200х220х40

Кросс оптический распределительный настенный для PON этажный

(с откидной панелью)

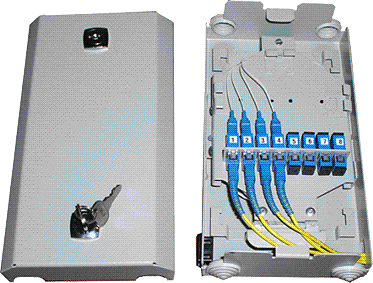

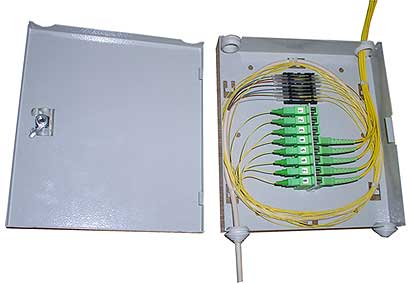

Кросс оптический на 8 портов

Устанавливается этажных площадках

Фиксация дверей на 2 замка

Предусмотрено место для выкладки запасов оптических модулей

Ввод кабеля сверху и снизу

Кабельные вводы защищены втулками и позволяют вводить кабели с заземлением и фиксировать центральный силовой элемент.



Габариты: 125х250х70

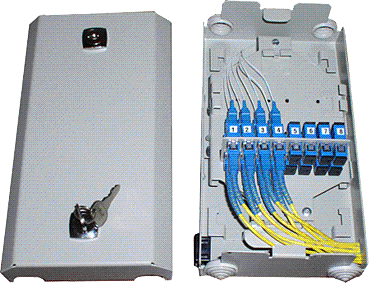

Кросс оптический на 16 портов
8 портов 16 портов

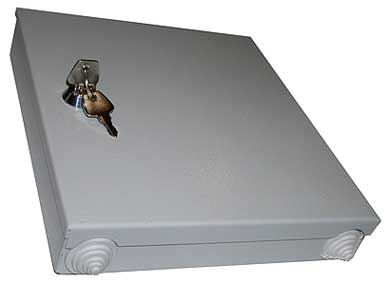

Закрытый оптический этажный кросс

Информация для заказа кросса оптического распределительного КО-Р:

КО-Р - ХХ - SC/ХХХ - SM

                1             2



1 - количество требуемых портов (4, 8, 12, 16)

2 - тип полировки (UPC или APC)

Пример заказа:



КО-Р-12-SC/APC-SM - Кросс оптический распределительный на 12 портов с адаптерами и монтажными шнурками SC/APC на одномодовом волокне, 1 модуль сращивания, 12 гильз, крепеж

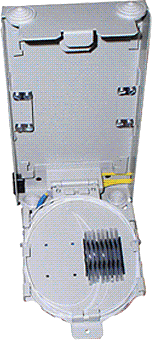

Конструкция оптического кросса
Закрытый кросс С открытой монтажной панелью



ПОДЪЕЗДНЫЙ

32 / 64 порта



Предназначен для использования в качестве оптического распределительного шкафа (ОРШ) при вводе в здание и распределения 32 и 64 волокон соответственно и/или одного или двух оптических планарных сплиттеров 1х32 (модификация С1 и С2).

Шкаф оснащен замком для предотвращения несанкционированного доступа. Количество и размеры сальников под вводы/выводы кабелей – любое по требованию заказчика.



Оптический распределительный шкаф Оптический распределительный шкаф Оптический распределительный шкаф

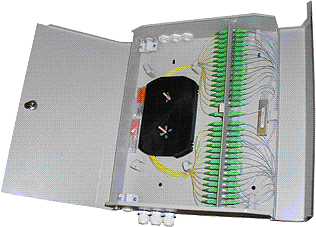

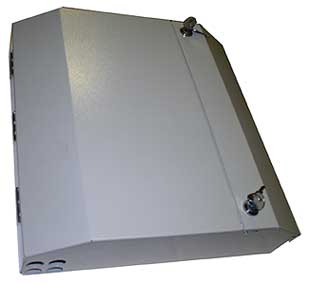

Закрытый кросс 32 порта со сплиттером на 1х32 64 порта со сплиттером 1х32

Особенности конструкции: Технические характеристики:

- Устанавливается на чердачных, подвальных или этажных площадках

- Фиксация дверей на замок

- Возможность установки оптических сплиттеров 1х32

- Предусмотрено место для выкладки запасов оптических модулей

- Ввод кабеля сверху и снизу

- Кабельные вводы защищены втулками и позволяют вводить кабели с заземлением и фиксировать центральный силовой элемент.

Типы кросса

ОК-Р-32

ОК-Р-32С1

ОК-Р-64

ОК-Р-62С1

ОК-Р-64С2

Тип коннекторов

SC/UPC или SC/APC

Количество адаптеров и монтажных шнуров

34

66

Количество сплайс- кассет

2

3

Количество сплиттеров 1х32

-

1

-

1

2

Число вводимых кабелей

12 или 10+1 транзитный

Габаритные размеры, мм

435х348х95

Масса, кг

4,7

4,9

4,9

5,1

5,3

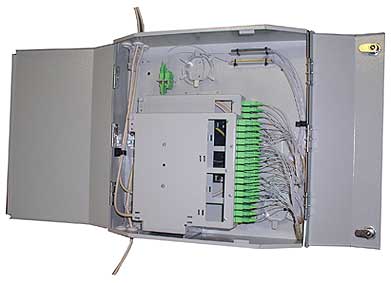

Кросс с откидными панелями

Два оптических сплиттера 1х32 расположены на специальных полках. Для удобства кроссировки откидываются панели со сплайс-кассетами.

Кросс оптический распределительный настенный для PON подъездный Кросс оптический распределительный настенный для PON подъездный Кросс оптический распределительный настенный для PON подъездный

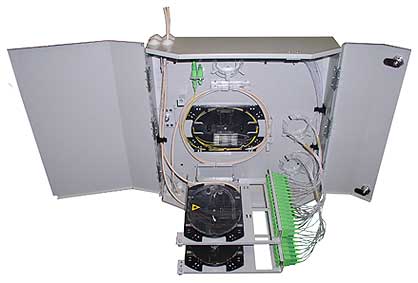

внешний вид открытый с откинутыми панелями



Информация для заказа кросса оптического распределительного КО-Р:

КО-Р - ХХXX - SC/ХХХ - SM

             1   2            3

1 - количество требуемых портов (32 - 64)

2 - при необходимости предустановленных сплиттеров (С1 - 1 сплиттер 1х32, С2 - 2 сплиттера 1х32)

3 - тип полировки (UPC или APC)

Пример заказа:



КО-Р-64C1-SC/APC-SM - Кросс оптический настенный на 64 порта с предустановленным 1 оптическим сплиттером  1х32, 66 адаптеров SC/APC, 66 монтажных шнурков SC/APC на одномодовом волокне, 3 сплайс-кассеты, 66 гильз, крепеж
