Кросс оптический стоечный КО-С

Предназначены для использования в волоконно-оптических системах передачи данных для соединения оконцованных многоволоконных оптических кабелей с помощью оптических шнуров.

Устанавливаются в 19 конструктивы. Возможна установка в 21 стойки при использовании соответствующих переходников.

Поставляются в предсобранном виде с установленными оптическими адаптерами (розетками) и пигтейлами длиной 1.5 м, сплайс-кассетами для укладки сварных соединений волокон и гильзами. Цвет покрытия RAL7032



Варианты исполнения: Особенности конструкции:

- на 8 (16, 24, 48, 64, 96, 144)

- комплектуются адаптерами и пигтейлами типа: SC, FC, LC, SC/APC, FC/APC

- 1U (2U, 3U, 4U)

- наличие выдвижных модификаций

- плотность монтажа от 4 до 144 портов

- сменные, легкозаменяемые планки

- предусмотрено место для выкладки запаса кабеля

- стандартная глубина 210 мм и возможность ввода кабеля параллельно задней стенке позволяют использовать в шкафах глубиной 400 мм



Внешний вид кроссов

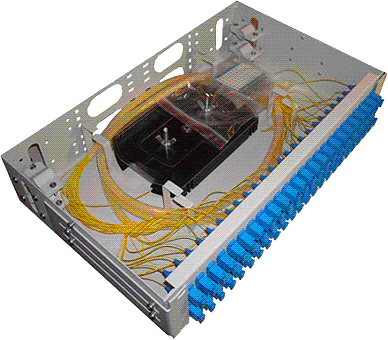

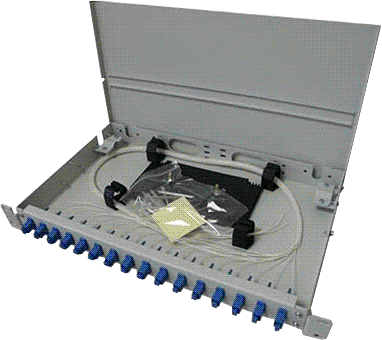

Кросс оптический стоечный 1 U Кросс оптический стоечный 2 U
1 U 2 U

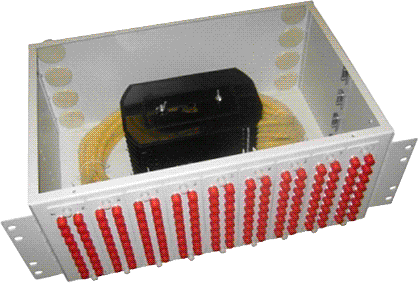

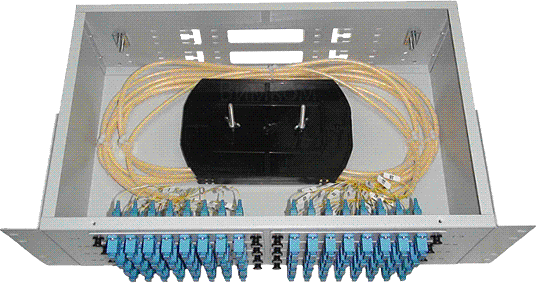

Кросс оптический стоечный 3 U Кросс оптический стоечный 4 U
3 U 4 U

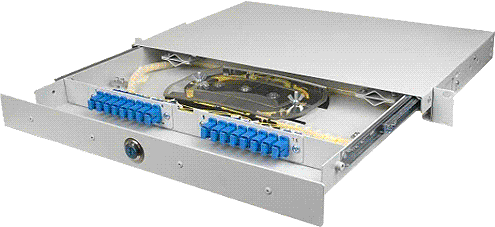

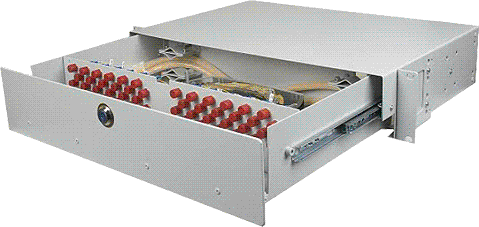

Кросс оптический стоечный 1 U выдвижной Кросс оптический стоечный 2 U выдвижной
1 U видвижной 2 U выдвижной



Технические характеристики:

Информация для заказа кросса оптического стоечного КО-С:

Параметры

Количество портов

8

16

24

48

64

96

144

Количество U

1

2

3

4

Количество сплайс кассет

1

2

3

4

Количество вводов кабеля

4

6

8

Наличие выдвижной модификации

нет

да

нет

Тип адаптеров

SC, FC, LC, SC/APC, FC/APC

Тип стойки

19"

Масса, без комплектации

2,0

2,4

2,6

3,0

3,4

4,1

4,6

Габариты (ШхГхВ)

410x210х44 (88, 132, 176)



КО-СХ - ХХ - ХХ/ХХХ -  ХХ

                                             1      2       3      4        5

1 - если необходима выдвижная модификация (В)

2 - количество требуемых портов

3 - тип оптических адаптеров и монтажных шнуров (SC, FC, LC)

4 - тип полировки (UPC или APC)

5 - тип используемого волокна (SM, MM62.5, ММ50 )



 Пример заказа: КО-СВ-48-SC/APC-SM - Кросс оптический стоечный, выдвижной на 48 портов с адаптерами и монтажными шнурками SC/APC на одномодовом волокне, 2 сплайс-кассеты, 48 гильз
