Устройства
защиты оборудования локальных компьютерных сетей
ЗСП ЛС
|
Устройства
ЗСП ЛС
предназначены для защиты оборудования локальных компьютерных сетей, работающих
по витым парам, от опасных импульсных перенапряжений и токов, возникающих в
жилах кабелей при грозовых разрядах, наводок от силовых ЛЭП и контактных сетей
электрифицированного транспорта. |
Устройства ЗСП
ЛС- обеспечивают защиту оборудования сетей на базе
Ethernet:
|
Наименование
технологии |
Стандарт |
Спецификация
локальной цепи |
Тип
используемого
кабеля |
Скорость
передачи
данных |
|
Fast Ethernet |
IEEE 802.3u |
100Base-Т/TX
100Base-T4 |
UTP
Cat.5/STP
UTP
Cat.3-5 |
100 Мбит/с |
|
Gigabit Ethernet |
IEEE 802.3ab |
1000Base-T |
UTP Cat.5 |
1000 Мбит/с |

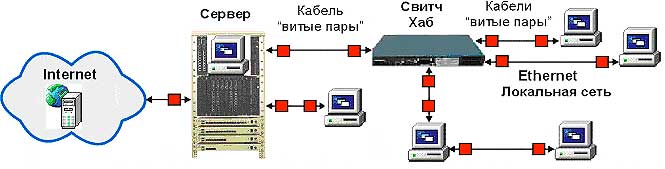

Схема включения модулей защиты в СКС
Технические характеристики
|
Спецификация
локальной сети |
100Base-T4 |
1000Base-T
|
|
Тип
используемого кабеля “витая пара” категории: |
3 – 5 |
5 |
|
Скорость
передачи данных, Мбит/с |
100 |
1000 |
|
Максимальный
рабочий ток, А |
1,5 |
|
Напряжение
ограничения провод-провод / провод-земля, В * |
6,8 / 90
|
|
Максимальный
импульсный разрядный ток (8/20 мкс), кА |
10 |
|
Время
срабатывания провод-провод / провод-земля, нс |
1/100 |
* - возможно изготовление под иные рабочие напряжения
Внешний вид устройств
|
 |
 |
 |
 |
|
Модуль в корпусе для
крепления на
- двухстороннем скотче
- с защелкой на
din-рейку
Размер корпуса: 55х35х25
|
Модуль в стандартном корпусе на din-рейку
Размер корпуса: 90х59х17 |
Блок на 4 модуля ЗСП ЛС
Размер корпуса: 107х732х59
Возможно изготовление блока на 8 портов |
Устройство защиты в пластмассовом корпусе (IP54) для
наружной установки |
|
