Устройства защиты
сигнальных,
информационных и слаботочных цепей
ЗСП СЦ хх
 |
|
Устройства
ЗСП СЦ предназначены для защиты сигнальных, информационных и
слаботочных цепей цифровых и аналоговых систем
промышленного и
бытового оборудования,
работающих по симметричным кабелям, от опасных импульсных помех и
наводок возникающих в жилах кабелей от коммутационных процессов
мощных потребителей (сварки, пускатели, электродвигатели и др.), а
также перенапряжений и токов при грозовых разрядах, наводок от
силовых ЛЭП, контактных сетей электрифицированного транспорта.

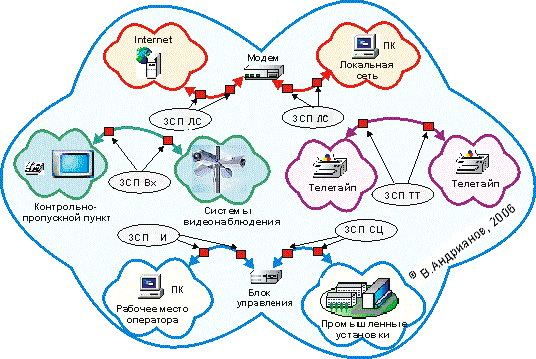

Устройства
ЗСП СЦ применяются для защиты оборудования:
-
– в
периметральной охранной сигнализации;
-
– в охранной
сигнализации помещений и складов;
-
– в системах
пожарной сигнализации;
-
– в системах
оповещения и трансляции;
-
– в системах
контроля и управления доступом;
-
– в
различных слаботочных информационных цепях.
|
|
|
Устройства
ЗСП СЦ содержат один или два каскада защиты от импульсных помех
и перенапряжений. Однокаскадные устройства устанавливают, как
правило, для защиты оборудования удаленных пунктов, так как они
более устойчивы к мощным импульсным воздействиям, а двухкаскадные
устанавливают для защиты оборудования оконечных пунктов при
внутренней разводке цепей в зданиях.
Первый каскад
выполнен на газонаполненном разряднике или на варисторах и
предназначен для подавления основной части энергии помех на «землю».
Второй каскад собран на специальных полупроводниковых приборах (супрессорах),
которые подавляют оставшуюся часть энергии помех. В схемы устройств,
для защиты по току, включены полимерные самовосстанавливающиеся
предохранители типа
PolySwitch,
которые отключают оборудование от линии при возникновении опасных
перегрузок по току, с последующим автоматическим восстановлением
подключения после устранения перегрузки.
|
|
ЗСП СЦ
Артикул
320-310 |
 |
|
Оборудование сигнальных цепей (систем оперативного
контроля и управления инженерным оборудованием, в
т.ч. лифтовым, сигнализации, диагностики и передачи
сообщений). Имеет
один каскад защиты по напряжению на варисторах.
Корпус (55х35х25) с кронштейном для крепления на
плоскости или защелкой для din-рейки |
|
|
ЗСП СЦ-С
Артикул 320-320
|
 |
|
Оборудование аналоговых и цифровых систем передачи
информации, сигнализации, контроля и управления с
уровнями сигналов и/или напряжения питания в цепи 5,
12, 15, 24, 36, 48, 60 В. Двухкаскадная защита по
напряжению обеспечивается разрядником и супрессорами.
Защита по току -
полимерным
предохранителем типа
PolySwitch.
Корпус (70х46х30) для крепления на плоскости |
|
|
ЗСП СЦ/Д
Артикул 320-311
ЗСП СЦ-С/Д
Артикул 320-321 |
 |
|
Оборудование аналоговых и цифровых систем передачи
информации, сигнализации, контроля и управления с
уровнями сигналов и/или напряжения питания в цепи 5,
12, 15, 24, 36, 48, 60 В. Имеет один или два каскада
защиты по напряжению. Первый на разряднике или на
варисторах, второй на супрессорах. Защита по току
обеспечивается
полимерным
предохранителем типа
PolySwitch.
Корпус для установки на
DIN-рейку
( 90х65х15 мм) |
|
|
ЗСП СЦ/К
Артикул 320-312
ЗСП СЦ-С/К
Артикул 320-322 |
 |
|
Оборудование аналоговых и цифровых систем передачи
информации, сигнализации, контроля и управления с
уровнями сигналов и/или напряжения питания 5, 12,
15, 24, 36, 48, 60 В, по линиям, проложенным в
кабельных каналах внутри зданий и сооружений с
использованием плинтов. Представляют собой штекеры
защиты для одной пары линии связи. Имеет один или
два каскада защиты по напряжению. Первый на
разряднике или на варисторах, второй на супрессорах.
Защита по току обеспечивается
полимерным
предохранителем типа
PolySwitch.
В системах с токами до 1,5 А для соблюдения
очередности срабатывания каскадов защиты по
напряжению вместо
PolySwitch
ставятся дроссели . Специальный корпус (32х20х9,5) и
плата для установки в плинт типа
LSA
(Крона, Интеркросс и их аналоги) |
|
Технические характеристики устройств
|
Наименование параметра |
Значение параметров |
|
ЗСП СЦ |
ЗСП
СЦ-С
|
ЗСП
СЦ/Д
ЗСП
СЦ-С/Д |
ЗСП
СЦ/К
ЗСП
СЦ-С/К |
|
Статическое напряжение срабатывания разрядника, В |
|
90±20% |
|
Классификационное напряжение срабатывания варистора, В |
240±10% |
(75±10%) |
|
Время срабатывания разрядника (варистора) по напряжению,
нс |
25 |
100 (25) |
|
Рабочий ток, при Т = + 25 С, А (по требованию ТУ) |
0,4 |
≤ 0,25 / ≤ 0,75 / ≤ 1,6 |
≤ 0,1 / ≤ 1,5 |
|
Номинальный импульсный ток, формы 8/20 мкс, а/б-е, кА |
6 |
10 (4,5) |
10
(1,2) |
|
Время срабатывания защиты по току при 0,25/5 А (для PolySwitch),
с |
|
0,16 |
2/0,16 |
|
Время срабатывания супрессоров по напряжению, нс |
|
2 |
|
Вносимое сопротивление, при Т = + 25 С, Ом |
1 |
≤8 |
|
Вносимая индуктивность, (не более) мкГн |
25 |
|
|
(0,22) |
|
Переходное сопротивление (провод – провод, провод –
земля), Мом |
≥1000 |
Примечание:
При заказе модулей защиты желательно указать какое оборудование
используется в каналах связи и уточнить потребляемый оборудованием
ток.
Устройства
защиты подключаются в разрыв линии связи.
Внешний вид
вариантов исполнения многоканальных устройств
|
 |
|
Устройство с
пятью каналами ЗСП ИЦ-х/Д (х5) имеет размеры корпуса
88х59х71,5 мм.
Устройство с
восьмью каналами ЗСП ИЦ-х/Д (х8) имеет размеры корпуса
88х59х107 мм.
Устройство с
двенадцатью каналами ЗСП ИЦ-х/Д (х12) имеет размеры корпуса
88х59х158 мм
|
|
 |
|
Корпус для крепления
к стене или к
DIN-рейки
с 8-каналами (размеры 100х60х27) |
Корпус для установки на
DIN-рейку
с 8-каналами
Устройства защиты интерфейсов
могут собираться по 5, 8, 12 в одном корпусе. |
|
