Защита систем видеонаблюдения, устройства, модули, ЗСВ

Устройства защиты систем видеонаблюдения ЗСВ

Устройства ЗСВ предназначены для защиты цифровых и аналоговых систем: видеонаблюдения (видеокамер, телевизионных приемников), систем доступа, устройств беспроводного телефонного доступа (радиотаксафонов, радиоудлинителей), а так же систем автоматики и сигнализации, от опасных импульсных перенапряжений, возникающих в жилах кабелей и проводов при грозовых разрядах, наводок от силовых ЛЭП и контактных сетей электрифицированного транспорта.

Модули защиты на коаксиальных линиях

Устройства ЗСВ-Вх применяются для защиты оборудования высокочастотных трактов, работающего по коаксиальным кабелям c BNC разъемами. Данные устройства защиты строятся на основе двух- (рис.1) или трехэлектродных разрядников (рис.2).

Габариты: 65х27х15 мм

Устройство защиты на двухэлектродном разряднике

ЗСВ-В2. Устанавливаются в непосредственной близости от места заземления экрана коаксиального кабеля. Устройства не имеют заземляющего провода.

Устройство защиты на трехэлектродном разряднике

ЗСВ-В3

Устанавливаются рядом с защищаемым оборудованием.

Устройства ЗСВ-В2 имеют двухэлектродный разрядник, который включен между центральным (информационным) проводам коаксиального кабеля и его экраном, вследствие чего разрядник просто уравнивает потенциал воздействующего импульсного перенапряжения между ними.

Устройства ЗСВ-В3 имеют трехэлектродный разрядник, который включен между центральным (информационным) проводам коаксиального кабеля и его экраном, а средняя ножка разрядника заземлена для отвода наведенного импульсного перенапряжения.

Конструктивно устройства изготовляются в пластмассовых корпусах, которые не поддерживают горения, с разъемами BNC, укрепленными на его торцевых сторонах. Могут устанавливаться разъемы: типа "коннектор" (m) или "гнездо" (f). Заземляющий вывод устанавливается на требуемой заказчику стороне корпуса.

Технические характеристики устройств

Наименование параметра	Значение
Тип разъёма	BNC
Напряжение пробоя разрядника, В	90
Максимальный импульсный разр. ток (8/20 мкс), кА	10
Частотный диапазон, ГГц	≤ 1
Вносимое затухание, дБ	< 0,2
КСВН	< 1,2
Волновое сопротивление, Ом	50
Время срабатывания защиты не более, нс	100

Устройства защиты допускают передачу по коаксиальному кабелю дистанционного питания

Устройства защиты на совмещенных линиях (по одной витой паре)

Устройства ЗСВ-СР/хх или ЗСВ-СВ/хх предназначены для защиты оборудования, в которых по информационным цепям витой пары подается дистанционное питание. Данные устройства защиты от импульсных перенапряжений содержат два каскада. Первый каскад выполнен на газонаполненном разряднике (-СР) или на варисторах (-СВ), которые предназначены для подавления основной части энергии помех на «землю». Второй каскад собран на супрессорах, которые подавляют оставшуюся часть энергии помех. Между каскадами включаются разделительные дроссели.

Стандартные напряжения дистанционного питания (/хх): 12, 24, 36, 48 В. Модули могут адаптироваться под иное напряжение ДП.

Как правило модули с разрядниками используются при воздушных линиях связи, с варисторами - при кабельных линиях связи.

Технические характеристики устройств

Внешний вид устройства

для установки на дин-рейку.

Габаритные размеры корпуса: 89х65х17 мм

Наименование параметра	Значение
Статическое напряжение срабатывания разрядника, В	90
Максимальный импульсный разрядный ток разрядника (8/20 мкс), кА	10
Классификационное напряжение срабатывания варистора, В	120
Максимальный импульсный разрядный ток варистора (8/20 мкс), кА	1,6
Время срабатывания защиты по напряжению не более, нс	2
Напряжение срабатывания супрессоров, В	20, 36, 75, 82
Частотный диапазон, МГц	≤ 10
Рабочий ток, при Т = +25^ОС, А	≤ 1,5
Вносимое сопротивление, при Т = +25^ОС, Ом	0,1 – 4

В зависимости от дистанционного питания определяют: напряжение срабатывания разрядников, варисторов, супрессоров и ток срабатывания PolySwitch

Внешний вид устройства в стандартном корпусе. Крепление на двухстороннем скотче, кронштейне или с защелкой для дин-рейки.

Габаритные размеры корпуса: 55х35х23 мм

Устройства защиты на раздельных линиях (по двум витым парам)

Устройства ЗСВ-Р/хх-уу предназначены для защиты оборудования с раздельными информационными каналами и цепями питания постоянного или переменного напряжения. Применяется в системах с высоким разрешением (большей частотой передачи информационных сигналов).

Защита информационного канала комплексная: по напряжению - на газонаполненном разряднике, по току - на полимерных позисторах, который подбирается в зависимости от рабочего тока (уу).

Защита цепей дистанционного питания исполнена на варисторах, классификационное напряжение которых подбирается в зависимости от питающего напряжения (хх).

Каналы защиты	Наименование параметра	Значение
Защита информационных каналов	Статическое напряжение срабатывания разрядника, В	90
	Максимальный импульсный разрядный ток разрядника (8/20 мкс), кА	10
	Частотный диапазон, МГц	1000
	Время срабатывания разрядника не более, нс	100
	Время срабатывания защит по току, не более с	10
	Вносимое сопротивление, при Т = +25^ОС, Ом	4 (Iр< 120 мА)
	Вносимое сопротивление, при Т = +25^ОС, Ом	20 ((Iр< 60 мА)
Защита цепей питания	Классификационное напряжение срабатывания варистора, В	56-360
	Максимальный импульсный разрядный ток варистора (8/20 мкс), кА	1,6
	Время срабатывания защиты по напряжению не более, нс	2
	Напряжение срабатывания супрессоров, В	20, 36, 75, 82
	Рабочий ток, при Т = +25^ОС, А	≤ 1,5
	Вносимое сопротивление, при Т = +25^ОС, Ом	0,1 – 4

Конструктивное исполнение устройства аналогично как и для совмещенных линий

Устройства защиты по цепям питания (по витой паре)

Устройства ЗСВ-П/хх предназначены для максимальной защиты оборудования по цепями питания постоянного или переменного напряжения. Применяется в системах с высоким разрешением (большей частотой передачи информационных сигналов). Может применяться совместно с модулями ЗСВ-Вх.

Защита цепей дистанционного питания исполнена по двухкаскадной схеме: первый каскад на разряднике, второй - на варисторах. Статическое напряжение срабатывания разрядника и классификационное напряжение варисторов подбираются в зависимости от питающего напряжения (хх). Каскады разделяются дросселями.

Внешний вид устройства

в стандартном корпусе.

Крепление на двухстороннем скотче,

кронштейне или с защелкой для дин-рейки.

Габаритные размеры корпуса: 55х35х23 мм

Наименование параметра	Значение
Статическое напряжение срабатывания разрядника, В	75, 90, 400
Максимальный импульсный разрядный ток разрядника (8/20 мкс), кА	10
Время срабатывания разрядника по напряжению, нс	100
Классификационное напряжение срабатывания варистора, В	56 - 360
Максимальный импульсный разрядный ток варистора (8/20 мкс), кА	1,6
Время срабатывания варисторов по напряжению, нс	25
Рабочий ток, при Т = +25^ОС, А	≤ 1,5
Вносимое сопротивление, при Т = +25^ОС, Ом	0,1

Устройства защиты комплексные

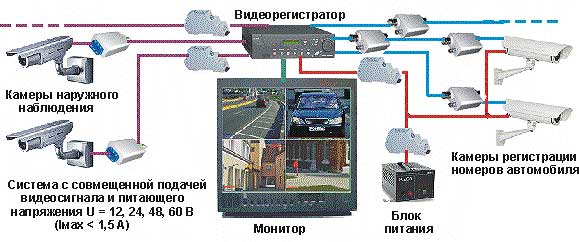

предназначены для защиты систем видеонаблюдения по коаксиальным линиям (информационный канал) и цепям питания (витая пара)

	4-х канальная комплексная защита видеорегистраторов ЗСВ-4К

Защиты видеокамер ЗСВ-К	Вид с линейной стороны	Вид со стороны оборудования

Дополнительные сведения:

В.Андрианов. Применение устройств защиты систем видеонаблюдения

Защита систем видеонаблюдения от перенапряжений и перегрузок. По материалам сайта http://www.sinf.ru/
