Инструкция по сборке кроссов типа PS/PD

(напольный односторонний)



Крепление вертикальных стоек

1.



К стене крепятся на дюбели Z-образные уголки.



Нижний ряд на высоте Нп=300 мм от пола.

Количество уголков в горизонтальном ряду - по количеству вертикалей.

Расстояние между уголками по горизонтали - 200 или 250 мм

Общая высота кросса

мм

Рекомендуемые разносы

по вертикали Нг, мм

2000

700

2200

800

2500

950

2800

1100

3000

1200

3200

1300

2.

В.

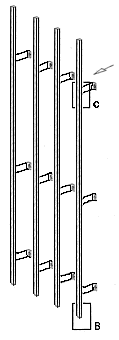

В нижний торец вертикальной стойки вставляется полиэстеровый наконечник, предохраняющий напольное покрытие.

С.



Вертикальные стойки крепятся к Z-образным уголкам с помощью винта и специальной алюминиевой квадратной гайки, которая размещается внутри профиля.

3.

К верхнему концу вертикальных стоек крепится горизонтальная рейка, обеспечивающая две функции:

  • крепление к стене верхней части кросса

  • установку направляющих для кабелей

Горизонтальная рейка крепится к направляющей вертикальной стойке посредством уголка, винтов и квадратных гаек.

В торец каждой рейки вставляется наконечник.





4.

Крепление горизонтальных планок

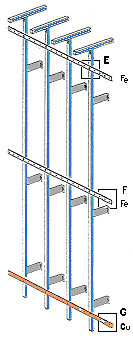

Горизонтальные металлические планки крепятся к вертикальным стойкам винтами и квадратными гайками.



К концам планок крепятся соединительные пластины винтами, гайками и гроверными шайбами



Нижняя горизонтальная планка - медная для организации общего заземления.

 Соединительная платина крепится к планке болтом, гайкой и зубчатой шайбой.

5

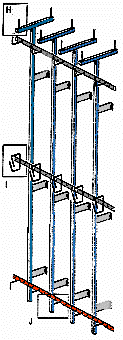

Установка направляющих для кабелей.



Верхние направляющие устанавливаются на верхнюю горизонтальную рейку при помощи квадратных гаек.



Центральная направляющая (двойная скоба) прикручивается к горизонтальным металлическим рейкам.



Нижняя Г-образная направляющая прикручивается к медной горизонтальной рейке.



6.

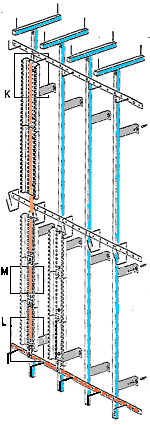

Крепление скоб монтажных (хомутов) для плинтов

Монтажная скоба может крепиться непосредственно к вертикальной стойке.   Резиновые или пластиковые кольца вставляются в отверстия скоб для защиты кабельных вводов от повреждения   Заземление монтажных скоб линейной стороны кросса осуществляется с помощью медных полос, которые последовательно присоединяются к нижней медной горизонтальной планке.
