Приборы кросса

Прибор кросса "ПК-60"

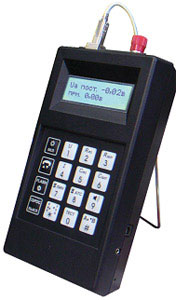

Прибор кросса "ПКП-60"

Предназначен для измерения параметров абонентских линий, индикации их состояния, а так же для проведения работ на кроссе и вне его по ремонту и техническому обслуживанию линейного и станционного оборудования. Прибор может служить переговорным устройством между ним и любым ТА.



Прибор выполняет следующие операции:

Комбинированный тест линии.

Измерение постоянного (до 400 В) и переменного (до 300 В) напряжений на проводах "а" и "б" и между ними.

Измерение сопротивления изоляции между проводом "а" и землей, проводом"б" и землей и между проводами "а" и "б" до 1 ГОм (1000 Мом). Дополнительно проводится анализ на короткое замыкание и определение расстояния до места повреждения кабеля (КЗ на землю).

Измерение сопротивления шлейфа и тока абонентской линии.

Автоматическая компенсация сопротивления измерительного кабеля.

Измерение емкости между проводом "а" и землей, проводом "б" и землей и между проводами "а" и "б" до 30 мкФ. Дополнительно проводится анализ на обрыв и определение расстояния до места обрыва.

Измерение напряжения и частоты вызывного сигнала АТС.

Измерение напряжения и частоты сигнала станции АТС.

Измерение напряжения станционной батареи АТС.

Вызов абонента индукторным сигналом 25 Гц, связь с абонентом.

Определение цифры, набранной на телефонном аппарате, подключенном к линии, в тональном или импульсном режиме. В импульсном режиме дополнительно измеряется длительность импульсов и пауз в серии.

Формирование в линию фонического сигнала 800 Гц для вызова абонента, не положившего трубку на рычажный переключатель.

Подключение к линии в режиме "прослушивание" через гарнитуру.

Работа в режиме телефонного аппарата с тональным или импульсным набором номера в сторону АТС.

Работа в режиме "вызов из линии" (прозвонка проводов, связь с монтером на линии).

Подключение к линии в режимах "прослушивание" или "конференция".

Работа в режиме автоответа(испытательный).

Все операции в линии выполняются как с обычными, так и со спаренными абонентами



Питание:

Прибор питается от аккумуляторов, размещенных внутри корпуса, или от сети переменного тока 220В через адаптер (6В/0,5А), входящий в комплект поставки. Адаптер одновременно является зарядным устройством для внутренних аккумуляторов.


Состав:

Линейный прибор кросса состоит из легкого переносного корпуса с установленной внутрь печатной платой, телефонной трубки, клавиатуры для управления прибором и жидкокристаллического двухстрочного дисплея для отображения цифробуквенной информации о проведенных испытаниях.


Комплект поставки:

Кроме прибора кросса в комплект поставки входят кабель для подключения ПК-60 к кроссу, кабель для подключения прибора к кабельной линии, сетевой адаптер, руководство по эксплуатации. Кабель для подключения ПК-60 к кроссу поставляется без разъемного окончания, с зачищенными проводами различных цветов. Цветовая гамма проводов должна соответствовать таблице подключения данной в инструкции по эксплуатации.


Дополнительное оборудование:

В качестве дополнительного оборудования в комплект поставки могут быть включены:

Определитель номера АОН , выполняющий следующие функции: определение номера при автоподнятии (до поднятия трубки на параллельном телефоне), определение номера при поднятии трубки параллельного телефона, журнал поступивших звонков на 16 номеров с регистрацией времени звонка и дня недели, автодозвон, журнал исходящих звонков, счетчик времени разговора, режим текущее время-дата. АОН оснащен двухстрочным ЖК-дисплеем повышенной контрастности.

Сумка-чехол для переноски Прибора кросса ПК-60 к месту проведения работ. Материал, из которого изготовлена сумка, - полиэстер, нейлон, искусственная кожа. В сумке имеются три отсека для переноски прибора, комплекта шнуров, инструментов и технической документации.

Предназначен для измерения параметров абонентских линий, индикации их состояния, а так же для проведения работ на кроссе и вне его по ремонту и техническому обслуживанию линейного и станционного оборудования.

Мобильность прибора делает его удобным при проведении работ вне основного здания АТС, в труднодоступных, неприспособленных местах (нишах, технических этажах, колодцах, распределительных шкафах, подъездах жилых домов, и т.д.). Благодаря внутреннему источнику 60 В., прибор может быть использован как переговорное устройство с любым телефонным аппаратом. При этом за счет использования гарнитуры руки монтера остаются свободными. В приборе применена пленочная клавиатура с поверхностью устойчивой к истиранию и воздействию агрессивных сред.



Прибор выполняет следующие операции:

Комбинированный тест линии.

Измерение постоянного (до 400 В) и переменного (до 300 В) напряжений на проводах "а" и "б".

Измерение сопротивления изоляции между проводом "а" и землей, проводом"б" и землей и между проводами "а" и "б" до 1000 Мом.

Измерение емкости между проводом "а" и землей, проводом "б" и землей и между проводами "а" и "б" до 10 мкФ.

Измерение сопротивления шлейфа и тока абонентской линии.

Измерение напряжения и частоты вызывного сигнала АТС.

Измерение напряжения и частоты сигнала станции АТС.

Измерение напряжения станционной батареи АТС.

Вызов абонента индукторным сигналом 25 Гц, связь с абонентом.

Определение цифры, набранной на телефонном аппарате, подключенном к линии, в тональном или импульсном режиме. В импульсном режиме дополнительно измеряется длительность импульсов и пауз в серии.

Формирование в линию фонического сигнала 1000 Гц для вызова абонента, не положившего трубку на рычажный переключатель.

Подключение к линии в режиме "прослушивание" через гарнитуру.

Работа в режиме телефонного аппарата с тональным или импульсным набором номера в сторону АТС.

Вызов из линии (прозвонка проводов, связь с монтером на линии).

Подключение к линии в режиме "конференция".

Работа в режиме автоответа.

Все операции в линии выполняются как с обычными, так и со спаренными абонентами.



Питание:

Прибор питается от аккумуляторов, размещенных внутри корпуса, или от сети переменного тока 220В через адаптер (60В/0,5А), входящий в комплект поставки. Адаптер одновременно является зарядным устройством для внутренних аккумуляторов. Габариты прибора - 180х100х44мм.


Cостав:

Прибор кросса состоит из легкого портативного корпуса с установленной внутрь печатной платой, клавиатуры для управления прибором и жидкокристаллического двухстрочного дисплея для отображения цифробуквенной информации о проведенных испытаниях.



Комплект поставки:

Кроме прибора кросса в комплект поставки входят кабель для включения в кросс, аккумуляторы для установки внутрь прибора, кабель для подключения ПК-60 к кабельной линии, сетевой адаптер/зарядное устройство, телефонная гарнитура, сумка для переноски прибора, руководство по эксплуатации. Кабель для включения в кросс поставляется без разъемного окончания, с зачищенными проводами различных цветов. Цветовая гамма проводов должна соответствовать таблице подключения данной в инструкции по эксплуатации.



Дополнительное оборудование:

В качестве дополнительного оборудования в комплект поставки могут быть включены определитель номера "АОН-16" и/или зарядное устройство GP с комплектом аккумуляторов.
