Мультисервисные сети связи



АТС М-200

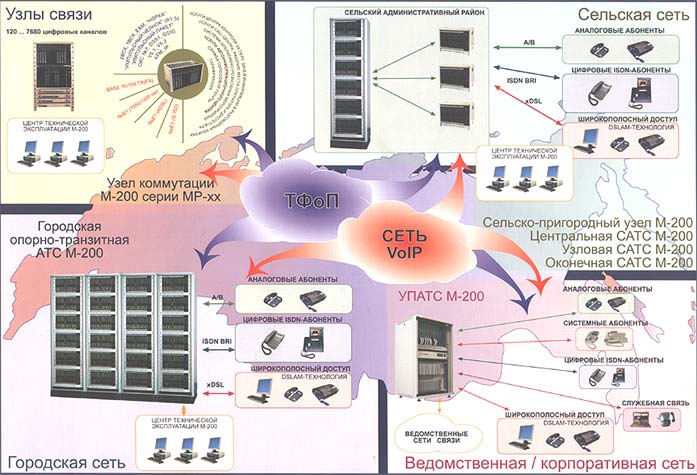

Цифровая АТС М-200 - это современное отечественное телекоммуникационное оборудование, предназначенное для замены морально и физически устаревшего парка АТС и для построения мультисервисных сетей связи общего пользования и ведомственных сетей связи. С 2002 года компания МТА предлагает третье поколение цифровых АТС М-200, решающее задачи предоставления услуг связи любой степени сложности.

АТС М-200 - это гибкая, модульная, унифицированная цифровая телекоммуникационная система, предоставляющая пользователям наиболее полный сервис по коммутации и передаче голосовых сообщений и данных. Основным достоинством такого оборудования связи является возможность построения распределенной сети связи, что существенно минимизирует затраты при построении сетей и их обслуживании.

В линейке сетевых решений компании МТА под торговой маркой АТС М-200 предлагаются:

АТС М-200

Городские подстанции и опорно-транзитные АТС емкостью на 20000 абонентов

Сельские оконечные, узловые, центральные АТС и СПУ;

Офисные АТС и УПАТС;

Малые АТС.

Линейное

оборудование

Цифровые коммутаторы группы МР-хх (4, 8, 12, 16, 32, 64, 128, 256 потоков Е1)

Оптические встроенные модемы ТЭЗ

HDSL-модем

Дополнительное

оборудование

 Блок цифрового абонентского доступа DSL для работы в IP-сетях DSLAM

Оборудование СОРМ

Блоки бесперебойного питания типа ИБЭП

АТС М-200 подключаются по цифровым каналам (оптоволокно или медные провода) с поддержкой протоколов: ОКС7, 1ВСК, 2ВСК, R1,5, PRI, V5.x одно и двухчастотные сигнализации и по аналоговым каналам: 4/6-ти проводных универсальных РСЛ с ВСК, 2/4-х проводных ТЧ каналов, 3-х проводных ФСЛ (физических соединительных линий)

АТС предоставляет широкий набор абонентских услуг и сигнализаций:

- интерфейся аналогового абонентского доступа,

- интерфейсы цифрового (ISDN) абонентского доступа,

- интерфейсы VOIP-шлюза,

интерфейсы широкополосного (ADSL, HDSL, VDSL, SHDSL) доступа.

Городская АТС М-200 предназначена для организации проводной телефонной связи на городских телефонных сетях в качестве городской опорно-транзитной АТС и городской подстанции  с возможностью распределенного размещения абонентской емкости. Функциональная структура ГАТС М-200 отражает современные тенденции развития коммутационного оборудования и построения сетей связи.

ГАТС М-200 обеспечивает построение коммутационного узла емкостью до:

- 20000 абонентских линий;

- 7680 цифровых каналов (256 потоков El - G.703);

- 80 интерфейсов V5.2.

Расширение абонентской емкости и увеличение количества СП производится с помощью типовых элементов, которые обеспечивают многофункциональность отдельных модулей.

Для подключения к ГАТС М-200 выносных модулей используется стандартный интерфейс v5.2. Использование стандартных интерфейсов для внутристанционных связей позволяет производить централизованное управление абонентами АТС (в т.ч. выполнять необходимые измерения параметров АЛ), осуществлять в полном объеме функции СОРМ и использовать узел связи в качестве самостоятельного продукта.

Современный диалоговый пользовательский интерфейс существенно облегчает оператору управление сетевыми элементами ГАТС М-200

Сельская АТС М-200 предназначена для сельских административных районов (САР) в качестве

- сельско-пригородного узла (УСП),

- центральной АТС,

- узловой АТС,

- оконечной сельской станции.

Рациональным вариантом является комплексное внедрение АТС М-200, при котором, благодаря наличию абонентских выносов, образуется наложенная цифровая сеть с единым ЦТЭ. Вынрсы станции подключаются по стандартному интерфейсу v5.2.

Сельские станции способны обеспечивать тарификацию соединений.



Малые цифровые АТС М-200 серии 51хх выполнены на компактной интеллектуальной платформе, что позволяет экономично развивать сеть. Монтаж чрезвычайно прост. Малые АТС М-200 поддерживают широкий спектр сигнализаций, используемых на сельских, городских и ведомственных сетях связи, что позволяет включать станции в любую среду. С помощью сервисных программ, входящих в пакет поставки АТС, обеспечивается контроль станции, управление конфигурацией, диагностика и измерение абонентских линий, тарификация соединений, а также функции локального и удаленного управления и подключение к пульту СОРМ.

Наличие нескольких моделей (корпусов) делает малые АТС привлекательными с точки зрения цены:

- модель 412С - экономичная АТС емкостью 12 абонентов, 4 канала РСЛ;

- модель 60/64 - емкостью до 64 абонентов с 3-мя потоками E1 (G.703);

- модель 60/128 - емкостью до 128 абонентов с 3-мя потоками E1 (G.703);

- модель 60/208 - емкостью до 208 абонентов с 3-мя потоками E1 (G.703);

- модель 60/208С - емкостью до 208 абонентов с 3-мя потоками E1 (G.703) встроенным расшитым кроссом, УЭПС и комплектом АКБ;

- модель 60/256 - емкостью до 256 абонентов с 3-мя потоками E1 (G.703);

- модель 90/320 - емкостью до 320 абонентов с 3-мя потоками El (G.703).

Широкий спектр продукции малых АТС дополняет целая линейка выносов М-200 емкостью от 16 до 64 абонентов. Все выносы питаются дистанционно от базовой АТС и имеют встроенный HDSL-модем, кросс и защиту АК. Удаленность расположения выноса от базовой АТС М-200 определяется типом кабеля (КСПП или МКС), абонентской емкостью выноса (16...64 АЛ) и количеством обслуживаемых цифровых каналов (3...30) - колеблется в пределах до 32 км (без применения НРП).

За счет уменьшения абонентской емкости в малые АТС М-200 можно установить цифровые абонентские комплекты (ISDN BRI), системные абонентские комплекты (GDK), аналоговые 2-х проводные СП (СО), 3-х проводные физические соединительные линии, 2-х и 4-х проводные аналоговые универсальные РСЛ с ВСК.

Учрежденческо-производственная АТС (УПАТС) М-200 предназначена для организации проводной связи на сетях предприятий разного уровня от десятка сотрудников до 20000 номеров. УПАТС обеспечивает установление соединений между абонентами предприятия и абонентами ТфСОП.

На ведомственных сетях связи АТС М-200 может использоваться как в качестве автономных УПАТС, так и для создания разветвленных цифровых сетей связи с требуемой топологией и централизованным техническим обслуживанием. Для обеспечения доступности функциональных возможностей АТС М-200 по всей корпоративной сети с центра технической эксплуатации служит протокол GCSP.

Подключение УПАТС М-200 к системам других производителей возможно как по аналоговым соединительным линиям (2-х проводным СЛ, 3-х проводным ФСЛ, 4-х и 6-ти проводным РСЛ), так и по цифровым каналам (оптический или физический стык) с поддержкой протоколов Ethernet-10/1000, услуг ISDN (E-DSS1, QSIG и т.д.), и протокола ОКС №7, 1ВСК, 2ВСК, Е&М. В качестве опций реализованы пультовая и диспетчерская связь, возможно подключение микросотовой системы стандарта DECT, а также поддерживается аварийная и технологическая связь.

Надежная работа АТС М-200 обеспечивается благодаря открытой архитектуре АТС в соответствии с рекомендациями МСЭ-Т и точному соблюдению международных стандартов. Минимальные начальные вложения с возможностью дальнейшего развития с поэтапными инвестициями делают УПАТС М-200 привлекательной, особенно для операторов, начинающих свою деятельность в телекоммуникационном бизнесе или открывающих новые сегменты рынка. АТС М-200 можно интегрировать в современные сети связи, построенные на базе оборудования различных поставщиков, а также гарантировать их совместимость в ходе дальнейшей эволюции сетей.



Линейное оборудование

Цифровые коммутаторы группы МР-хх

(4, 8, 12, 16, 32, 64, 128, 256 потоков Е1)

Оптические встроенные модемы ТЭЗ

HDSL-модем

Цифровой узел коммутации серии МР-хх осуществляет поддержку практически всех протоколов межстанционных связей традиционной телефонии.

В состав серии входят коммутаторы на 4, 8, 12, 16, 32, 64, 128, 256 потоков Е1 или от 120 до 7680 каналов.

Плата передачи цифровых потоков по одномодовому и многомодовому оптическому волокну обеспечивает без регенерации дальность до 120...180 км. Схеиы организации: "точка-точка" или "кольцо".

ТЭЗ Т-04 передает 4хЕ1, 2 пункта связи "т-т", от 2до 4 пунктов связи "к"

ТЭЗ Т-08 передает 8хЕ1, 2 пункта связи "т-т", от 2 до 8 пунктов связи "к"

HDSL-модем обеспечивает:

- стандартный цифровой поток Е1 со скоростью передачи 2,048 Мбит/с,

- цифровой поток передачи данных Ethernet 10BaseTX или Ethernet 100BaseTX,

- информационный поток передачи данных X.21, V.35, RS-449, RS530.

Могут осуществлять одновременную передачу данных с использованием двух интерфейсов по ОДНОЙ медной паре.



Дополнительное оборудование



Блок цифрового абонентского доступа DSL для работы в IP-сетях DSLAM

Блоки бесперебойного питания типа ИБЭП

Оборудование СОРМ

Блок обеспечивает:

- цифровой абонентский доступ DSL в сети IP-телефонии,

- приоритезацию в формировании пакетных очередей,

- защиту от "зацикливания" пакетов,

удаленное конфигурирование и мониторинг сети с места оператора АТС,

-местную световую сигнализацию,

- высокую масштабируемость при развертывании сетей.

Встроенный фирменный источник бесперебойного электропитания АТС М-200 обеспечивает выходную мощность до 500 Вт с диапазоном выходных напряжений 54...72В (40...56В). Естественное охлаждение, термокомпен­сация напряжения заряда аккумуляторных батарей, аварийная сигнализация и компактное исполнение обеспечивают оптимальное построение малых АТС М-200 по функциональным и затратным характеристикам при развитии распределенной телефонной сети.

Полностью интегрируемое оборудование для специальных, установленных законом организационно-технических мероприятий прикладного характера.
