Элементы кроссового оборудования

компании "Искра Защита"



Предприятие  "Искра Защита" является производителем оборудования кроссов для телефонных станций малых и больших емкостей.

Собственная конструкция плинтов "ИСКРА" является дальнейшим развитием техники врезного соединения без снятия изоляции и потому позволяет применять монтажный инструмент фирмы КРОНЕ. Плинты "ИСКРА" имеют встроенное заземление и металлические элементы крепления к монтажному хомуту, что обеспечивает более надежное заземление и жесткую посадку плинта на хомут. Материал плинтов - разновидность покана, который не образует капель при воздействии пламени.

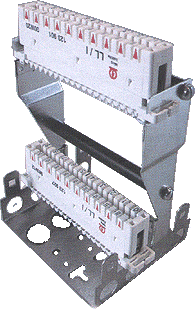

Модули кроссовой защиты

 для плинтов LL/I и LL/K

Конструкции кроссов разработки "Искра Защита"





Технические характеристики плинтов



Диаметр проводника 0,4-0,8 мм при внешнем диаметре изоляции 0,7-1,5 мм

Все типы плинтов рассчитаны на токовые импульсы с амплитудой 10 000 А, выдерживают одиночный импульс не менее 15 - 20 кА.

Импульс с амплитудой 5 кА плинты выдерживают более 2000 раз

Гарантируемое число повторных подключений проводников не менее 200 раз;

Антикоррозионное покрытие контактов плинтов и модулей защиты является двухслойным из никеля и серебра вместо традиционного серебра; о плинты выдерживают максимальную рабочую температуру + 85 °С;

Сопротивление изоляции не менее 50 ГОм;

Контактное сопротивление около 1 мОм;

Рабочая температура при эксплуатации - 25 ... +80 0С

Плинт LL/I Нормально-замкнутый
Плинт LR/I  Кроссировочный Плинт LL/K типа "krone"
Плинт LO/I  Заземляющий LR/I LL/I LS/I
Плинт LN/I  Маркировочный

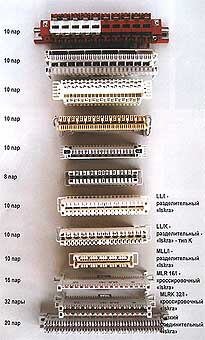

Плинт LS/I  Нормально-разомкнутый Разрез плинтов Разновидности плинтов

Приспособление для кроссировки PR

Кросс напольный малой емкости

Комбинированный кросс

Малый кросс в шкафу

Открытый кросс с установленными моделями защиты

 Монтажные клещи KL-ML. Могут использоваться и на плинтах типа "Крона".

Миниатюрная система на 32 канала

Миниатюрный разделительный мини-плинт MLL/I-4LPF

Применяется для телефонных линий POTS, цифровых линий ISDN и широкополосных линий ADSL (VDSL).

Плинт пригоден для установки модулей с разветвителями ADSL (VDSL) со встроенной защитой от перенапряжений и опасных хтоков.

Полная система состоит из: монтажной скобы (1 шт.), 8-ми мини-плинтов MLL/14LPF и 32-х комбинированных модуля разветвителя ADSL (VDSL) Combo. Размеры системы: (вхшхг=165х90х89)

Миниатюрный разветвитель для мини-плинтов «ISKRA»

Фильтр низких частот (ФНЧ) - ADSL (VDSL) разветвитель предназначен для установки в главном кроссе телефонной станции. В компактном корпусе на две линии мини-плинта «Шалнаходится один разветвитель. Соединительный штекер предназначен для мини-плинтов «Iskra».

Разветвитель может применяться для технологий ISDN, а также для аналоговой связи POTS на стороне телефонной станции. Разветвитель ADSL (VDSL) сделан универсальным в соответствии с вариантом COMBO (ISDN или POTS) с сопротивлением линии 600 Ом и комплексной линией.

Термозащита: На газоразряднике есть термозамыкатель, который в случае замыкания телефонной линии на электросеть, присоединяет линии «а» и «Ь» накоротко к заземлению, что, таким образом, предотвращает повреждение телефонных станций POTS / ISDN) и блока DSLAM, вызванные длительными токами до 10 А.

Защита от опасных токов: При низких напряжениях, когда газоразрядник не срабатывает, токи ограничиваются позисторами, установленными в линиях.

Разделительные конденсаторы

Два разделительных конденсатора СВ по 22 нФ установлены в линию на стороне DSLAM.

Разветвитель для классических плинтов типа «ISKRA» и «ISKRA - KRONE»

Фильтр низких частот (ФНЧ) - ADSL (VDSL) разветвитель предназначен для установки в главном кроссе телефонной станции. В компактном корпусе на две линии плинта типа «Iskra» или «KRONE» находится один разветвитель. Соединительный штекер предназначен для использования с разделительными плинтами типа «Iskra» или «KRONE».

Разветвитель может применяться для технологий ISDN, а также для аналоговой связи POTS на стороне телефонной станции. Разветвитель ADSL (VDSL) разработан универсальным в соответствии с вариантом COMBO (ISDN или POTS) с сопротивлением линии 600 Ом и комплексной линией.

Фильтр низких частот ADSL для POTS для разделительных плинтов

Фильтр низких частот ADSL разветвитель предназначен для установки в главной кросс телефонной станции. В компактном корпусе находятся четыре ADSL разветвителя.

Соединительный штекер предназначен для использования с плинтами типа «KRONE» или «Iskra» на 10 пар.

Фильтр также оснащен защитой от перенапряжений и имеет газоразрядник с термозамыкателем для защиты оборудования от возгорания в случаезамыкания на электросеть.

Разветвитель ADSL сконструирован универсальным в соответствии с Приложением «А» (POTS) с сопротивлением линии 600 Ом
