MDF
кроссы модификации "Искра Защита"
Основу кроссов составляет
алюминиевый двойной С профиль, позволяющий проводить сборку
кроссов любой удобной конфигурации.
|
В набор входят:
-
Вертикальные стойки типоразмера:
2350, 2500, 2850, 3000, 3250, 3500
(может подбираться под любую
высоту Н)
-
Горизонтальные рейки (для
напольных двухсторонних кроссов) по требуемому размеру.
-
Планки и пластины соединительные
медные и металлические
-
Направляющие кабелей:
вертикальные, Г-образные и скобы двойные
-
Z-образные
уголки для крепления к стене
-
Уголки соединительные
-
Комплект крепежа
-
Монтажные заземляющие скобы
(хомуты) NMI-22 типа (стандарт на 11
плинтов)
|
Описание и инструкция
по сборке кросса. |

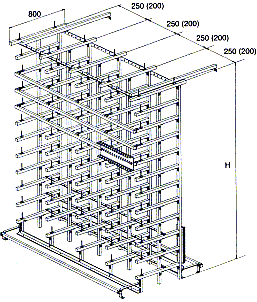

Кроссы напольные
(линейная сторона - вертикальная, станционная -
горизонтальная)
|
двухсторонний |
односторонний |
 |
|
Количество
верт./гор. |
Емкость
кросса |
Размер
кросса |
|
2/6 |
1200/1200 |
1850х500 |
|
2/8 |
1600/1600 |
2350х500 |
|
3/6 |
1800/1800 |
1850х750 |
|
3/8 |
2400/2400 |
2350х750 |
|
5/6 |
3000/3000 |
1850х1250 |
Шаг конструкции -
250 мм
Глубина кросса -
800 мм |
|
 |
|
Количество
верт./гор. |
Емкость
кросса |
Размер
кросса |
|
2/3 |
600х600 |
1850х500 |
|
2/4 |
800х800 |
2350х250 |
|
4/2 |
800х800 |
1350х1000 |
|
4/3 |
1200/1200 |
1850х1000 |
|
6/3 |
1800/1800 |
1850х1500 |
Шаг конструкции -
250 мм
Глубина кросса -
400 мм |
|
Кроссы
односторонние
|
 |
открытые настенные/пристенные |
|
|
|
Количество
вертикалей |
Емкость
кросса |
Размер
кросса |
|
1 |
300х300 |
2200х200 |
|
400х400 |
2700х200 |
|
2 |
600х600 |
2200х400 |
|
800х800 |
2700х400 |
|
3 |
900х900 |
2200х600 |
|
1200х1200 |
2700х600 |
|
4 |
1600х1600 |
2700х800 |
|
1800х1800 |
2200х1200 |
Шаг конструкции -
200 мм Глубина кросса -
250 мм
Монтажная
заземляющая скоба (хомут)
NMI-22 (2х10+1)
Размер скобы: 245х104х43 Высота посадки плинта - 22 мм |
Плинты cо
встроенным заземляющим контактом LL/I, LL/К
Модули кроссовой защиты типа LPA |
