Каркасы кроссов

Конструкция

Кроссы сборной конструкции в основе которой использование специализированных профилей и соединяющих замков. Это позволяет оптимизировать конструкцию кроссов к расположению в помещениях и создавать иные конфигурации кроссов.

Каркасы изготавливаются как на скобах, так и на круглых профилях;

Также в двух вариантах, отличающихся конструкцией станционной стороны: для плинтов 10х2 или 8х2. Станционная сторона для плинтов 8х2 расположена в верхней части каркаса.

Преимущества кроссов

Каркас кросса собирается из 4-стороннего анодированного алюминиевого профиля и обладает следующими преимуществами:

- анодирование несущих металлических конструкций обеспечивает защиту персонала от поражения наведенными токами;

- каркасы кросса при равных объемах практически в три раза легче стального;

- отсутствие порошковых покрасок повышает экологичность кроссов;

- евродизайн и эстетичный вид органично впишутся в любой интерьер.

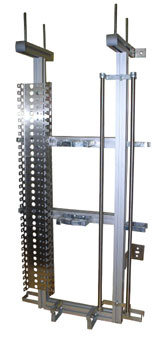

Кросс настенный КН



Кросс настенный предназначен для установки в качестве оконечного устройства на сельских, городских и офисных малономерных (до 800 абонентов) АТС



Кросс 300х300,

левая вертикаль - на скобах (монтажных хомутах),

правая - на штангах (круглом профиле)





В артикулах таблиц х=1  - на скобе,  =0  - на круглом профиле

Кросс настенный КН

Технические характеристики:

Артикул

Емкость (пар)

Плинт

Кол.

верт

Габариты, мм

лин

ст

лин

ст

В

Ш

Г

201-01х

100

100

10х2

2

680

350

220

201-02х

200

200

930

201-03х

300

300

1180

201-04х

400

400

1430

201-06х.3

600

600

3

1430

700

201-06х

4

1180

950

201-08х

800

800

1430

202-01х

100

80

10х2

8х2

2

680

350

202-02х

200

160

930

202-03х

300

240

1180

202-04х

400

320

1430

202-06х.3

600

480

3

1430

700

202-06х

4

1180

950

202-08х

800

640

1430

Кросс пристенный КП



Кросс пристенный предназначен для установки в качестве оконечного устройства на сельских, городских и производственно-учрежденческих АТС средней емкости.

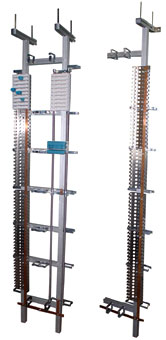

Кросс пристенный 600/600 и комплект расширения 300/300



Комплект расширения:

Артикул

Емкость (пар)

Плинт

Кол.

верт

Габариты, мм

лин

ст

лин

ст

В

Ш

Г

203-96х

300

300

10х2

1

1930

260

220

203-98х

400

400

2430

204-96х

300

240

10х2

8х2

1930

204-98х

400

320

2430

Кросс пристенный КП

Артикул

Емкость (пар)

Плинт

Кол.

верт

Габариты, мм

лин

ст

лин

ст

В

Ш

Г

203-06х

600

600

10х2

2

1930

450

220

203-08х

800

800

2430

203-12х

1200

1200

4

1930

950

203-16х

1600

1600

2430

203-18х

1800

1800

6

1930

1450

203-24х

2400

2400

2430

204-06х

600

480

10х2

8х2

2

1930

450

204-08х

800

640

2430

204-12х

1200

960

4

1930

950

204-16х

1600

1280

2430

204-18х

1800

1440

6

1930

1450

204-24х

2400

1920

2430

Кросс напольный двухсторонний КД

Кросс двухсторонний предназначен для установки в качестве оконечного устройства на сельских, городских и производственно-учрежденческих АТС большой емкости. Каркасы изготавливаются как на скобах, так и на круглых профилях.


Кроссы модификации "Искра Защита"

Основу кроссов составляет алюминиевый двойной С профиль, позволяющий проводить сборку кроссов любой удобной конфигурации.

В набор входят:

Вертикальные стойки типоразмера: 2350, 2500, 2850, 3000, 3250, 3500 (может подбираться под любую высоту Н)

Монтажные заземляющие скобы (хомуты) NMI-22 типа (стандарт на 11 плинтов)

Описание и инструкция по сборке кросса.

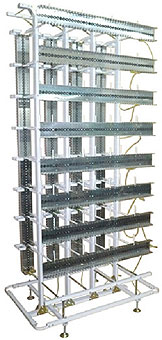

Кросс двухсторонний напольный КД

Технические характеристики:

Артикул

Емкость (пар)

Плинт

Кол.

верт

Габариты, мм

лин

ст

лин

ст

В

Ш

Г

207-12х

1200

1200

10х2

2

2010

490

930

207-16х

1600

1600

2510

207-18х.3

1800

1800

3

2010

750

207-24х.3

2400

2400

2510

207-24х

2400

2400

4

2010

1000

207-32х

3200

3200

2510

208-12х

1200

960

10х2

8х2

2

2010

490

208-16х

1600

1280

2510

208-18х.3

1800

1440

3

2010

750

208-24х.3

2400

1920

2510

208-24х

2400

1920

4

2010

1000

208-32х

3200

2560

2510

На линейной стороне монтажные скобы установлены вертикально, на станционной - горизонтально. Прокладка кабелей линейной стороны производится по нижней части кросса, а станционной – по верхней. Спуски кабелей осуществляются по линейной стороне кросса.

Кроссовые принадлежности

Плинт 10-парный LSA, profil

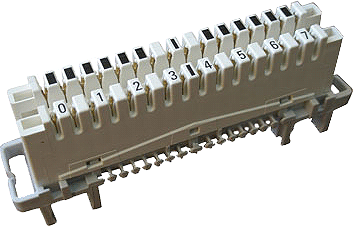

Плинт 8-парный

Плинт со встроенным заземлением LL/I

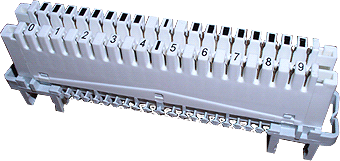

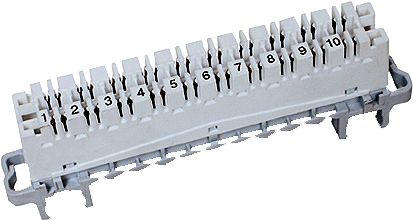

Плинт 10-парный универсальный ПК-У

с разм. конт., 0...9. Арт. 214-100

Аналог плинта "krone" типа LSA plus/profil

Плинт 8-парный с размыкаемыми контактами с нумерацией 0...7.

Арт. 214-008

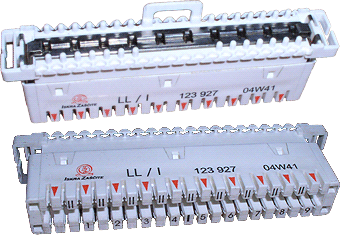

Плинт LL/I  ("Искра Защита", Словения)

Шины заземления встроена в плинт Арт. 214-105

подробнее

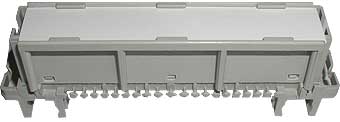

Цифровой плинт 8х3

Плинт 8-парный высокочастотный. Cat. 5e

Плинт 10-парный высокочастотный. Cat. 5e

Плинт цифровой 8х3 с направляющими накладками и заземляющей скобой и откидной рамкой. Арт.214-109

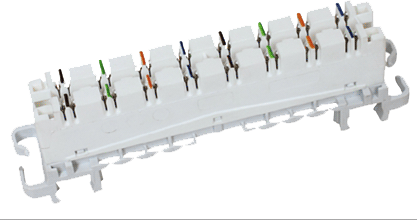

 Плинт 8-парный высокочастотный (Cat. 5е)

Арт. 214-107

 Плинт 10-парный высокочастотный (Cat. 5е)

Арт. 214-106

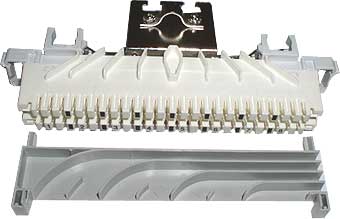

Плинт заземляющий

Плинт маркировочный

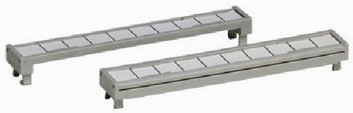

Рамка маркировочная откидная

Плинт заземляющий

Арт. 214-111

Плинт маркировочный

Арт. 215-310

Маркировочная рамка откидная

Арт. 215-410

Цифровой маркер на плинт

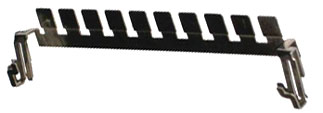

Контакт заземления для плинта PROFIL Шина заземления на плинт

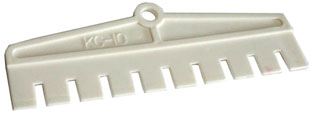

Размыкатель одиночный на плинт Размыкатель групповой на плинт

Блок цифровых маркеров

Арт. 215-411/412

Скоба и шина заземления для плинтов

Арт. 215-500, 215-510

Размыкатели.

Арт. 215-101, 215-110



Колодка гнездная

Модуль контроля короткого замыкания в линии МККЗ

Арт. 215-703

Инструмент для кроссировки.

Артикул: 215-001

Модуль индикации перенапряжения в линии МИП

Арт. 215-702

Колодка гнездная КГ

Арт. 215-604

Модуль контроля станц. напр. МКСН

Арт. 215-701



Приспособление для кроссировки

Шнуры кроссировочные и контрольно-измерительные

2х или 4х контактные

Артикул

Наименование

Расшифровка

Контрольно-измерительные шнуры

216-415

ШКИ-4-1,5

4х-проводной, длина 1,5 м

216-430

ШКИ-4-3,0

4х-проводной, длина 3 м

216-460

ШКИ-4-6,0

4х-проводной, длина 6 м

216-215

ШКИ-2-1,5

2х-проводной, длина 1,5 м

216-230

ШКИ-2-3,0

2х-проводной, длина 3 м

216-260

ШКИ-2-6,0

2х-проводной, длина 6 м

Кроссировочный шнур

216-015

ШК-1,5

длина 1,5 м

216-030

ШК-3,0

длина 3 м

Арт. 215-600 Артикул: 216-260 Артикул: 216-415 Артикул: 216-030

Распределительные устройства на кросс

Монтажный профиль МП Монтажная скоба МС Бокс кабельный телефонный открытый БКТО

Предназначен для системного размещения плинтов при организации кроссов малой емкости (до 200 пар).  Модуль крепиться к стене при помощи дюбелей и шурупов. Монтируется на гребенках, предназначенных для крепления кабеля. Комплектуется плинтами с размыкаемыми контактами.

Применяется для установки плинтов и маркировочных рамок, формирования защитного канала для включаемых в плинты жил кабелей, подключения защиты АТС на плинте к заземлению.

Хомуты изготавливаются из нержавеющей стали.

Предназначены для включения линейных и станционных телефонных кабелей,  устанавливаются в распределительных шкафах.

Корпус БКТО изготовлен из нержавеющей стали методом холодной штамповки. Благодаря этому корпус бокса долговечен и не подвержен коррозии

Артикул

Наименование

Назначение

Габариты, мм

217-001

МП-11-10

для 11 плинтов 10х2

290х117х57

217-021

МП-22-10

для 22 плинтов 10х2

535х117х57

217-018

МП-11-08

для 11 плинтов 8х2

290х97х57

Артикул

Наименование

Назначение

Габариты, мм

217-111

МС-11-10

для 11 плинтов 10х2

245х105х42

217-121

МС-22-10

для 22 плинтов 10х2

490х105х42

217-141

МС-44-10

для 44 плинтов 10х2

960х105х42

217-118

МС-11-08

для 11 плинтов 8х2

245х82х42

Артикул

Наименование

Назначение

Габариты, мм

217-210

БКТО-100

для 11 плинтов 10х2

250х105х50

217-220

БКТО-200

для 22 плинта 10х2

500х105х50



Распределительные устройства в 19" стойку

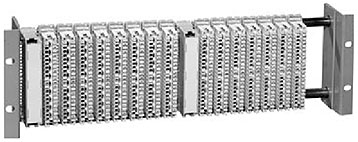

Бокс стоечный горизонтальный БСГ Бокс стоечный вертикальный БСВ

Применяется в качестве базовых блоков, устанавливаемых в 19’’ стойки и шкафы. Предназначен для размещения до 19 плинтов с размыкаемыми контактами.

Предназначен для установки в 19’’ стойки и шкафы и используется в качестве кроссировочного распределительного устройства.

Представляет собой конструкцию из двух скоб, к которым крепятся три независимых бокса с плинтами. Бокс  БСВ  имеет  четыре стандартные  модификации ёмкостью от 150 до 600 пар. В качестве коммутационных элементов используются плинты  LSA-PROFIL ёмкостью 10 пар, устанавливаемые на круглый профиль.

Артикул

Наименование

Назначение

Габариты, мм

218-414

БСГ-П-4U

На профиле, до 14 плинтов 8х2хabs

483х132х84

218-319

БСГ-П-3U

На профиле, до 19 плинтов 10x2

483х174х184

218-316

БСГ-С-3U

На скобе, до 16 плинтов 10х2

483х132х84

Артикул

Наименование

Назначение

Габариты, мм

218-150

БСВ-П-150

На профиле, на 150 портов

4U

218-300

БСВ-П-300

На профиле, на 300 портов

6U

218-450

БСВ-П-450

На профиле, на 450 портов

8U

218-600

БСВ-П-600

На профиле, на 600 портов

10U



Модули кроссовой защиты типа МКЗ

Модули защиты АТС на кроссе

Модули кроссовой защиты (МКЗ) предназначены для защиты АТС и систем коммутации от опасных импульсных перенапряжений и токов, а также попадания в линию сетевого напряжения (220В). Для защиты только от перенапряжений применяются магазины защиты типа МКЗ MG-K, снаряженные разрядниками (400В или 230 В с термозамыкающими контактами)

Модули МКЗ устанавливаются в плинты технологии LSA компании «KRONE», а также их аналоги («Интеркросс», «Belconn», «CobiNet» и т.п.), и представляют собой штекеры защиты для одной или магазины для 10 пар линии связи.

Компания ЭТКИС также производит модули кроссовой защиты для плинтов: Ericsson BAB323 (Швеция), VS Compact (RdeM), рамок кроссов 128х2 АТС МТ-20/25, Tesla Karlin (Чехия), Pouyet, LL/I ("Искра Защита", Словения), FA8-123 (Китай), ItalTel (Италия)



Модули кроссовой защиты (подробнее)

Модули кроссовой защиты МКЗ

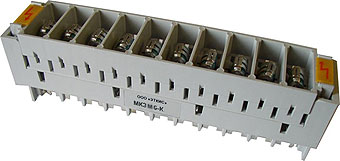

Магазин защиты

МКЗ MG-K



 Приборы для станционного участка

КИП модулей защиты КИП абонентских линий

Тестер устройств (модулей) защиты ТУЗ-К

Тестер ATD

LPA тестер

Прибор контроля абонентских линий РО-31

Прибор контроля абонентских линий ПК-60

Прибор контроля абонентских линий ПКП-60

Тестер устройств защиты

Тестер ATD

LPA тестер

РО-30Т

ПК-60

ПКП-60
